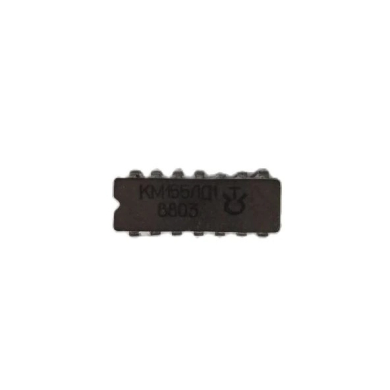

КМ 155ЛД 1 (1990г.)

1. Общее описание

КМ155ЛД1 — цифровая интегральная микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой два четырёхвходовых логических элемента «ИЛИ» (2 × 4ИЛИ). Используется в радиоэлектронной аппаратуре общего назначения: цифровых схемах, системах управления, вычислительных устройствах и т. д. Содержит 14 интегральных элементов.

2. Основные технические характеристики

• Номинальное напряжение питания: 5 В ± 5 % (4,75–5,25 В).

• Выходное напряжение:

  • низкого уровня: ≤ 0,4 В;

  • высокого уровня: ≥ 2,4 В.

• Входной ток:

  • низкого уровня: ≤ |−1,6| мА;

  • высокого уровня: ≤ 0,04 мА.

• Выходной ток:

  • высокого уровня: ≤ |−0,39| мА;

  • низкого уровня: ≤ 0,39 мА.

• Ток потребления:

  • при низком уровне выходного напряжения: ≤ 2,5 мА;

  • при высоком уровне выходного напряжения: ≤ 4 мА.

• Потребляемая статическая мощность на 1 логический элемент: ≤ 8,5 мВт.

• Напряжение на антизвонном диоде: ≥ −1,5 В.

• Входной пробивной ток: ≤ 1 мА.

• Ёмкость нагрузки: ≤ 15 пФ.

• Рабочий диапазон температур: −45 °C … +85 °C (для модификации КМ155).

• Гарантийный срок хранения: 12 лет со дня изготовления.

• Гарантийная наработка: не менее 10 000 часов со дня отгрузки потребителю.

3. Корпус и маркировка

• Тип корпуса: 201.14-8 — металлокерамический, 14‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы (DIP-14).

• Масса: около 2,2 г.

• Маркировка на корпусе: КМ155ЛД1.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.006-01ТУ.

4. Назначение выводов (цоколёвка)

1 — вход X1 (элемент 1);
2 — вход X2 (элемент 1);
3 — вход X3 (элемент 1);
4 — вход X4 (элемент 1);
5 — выход Y1 (элемент 1);
6 — выход Y2 (элемент 2);
7 — общий (GND);
8 — вход X5 (элемент 2);
9 — вход X6 (элемент 2);
10 — вход X7 (элемент 2);
11 — вход X8 (элемент 2);
12 — не используется;
13 — не используется;
14 — напряжение питания (+5 В).

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• М — модификация микросхемы (может обозначать керамический корпус или расширенный температурный диапазон);

• 1 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• ЛД — подгруппа и вид функционального назначения (расширители, логические элементы «ИЛИ»);

• 1 — порядковый номер разработки микросхемы в серии.

6. Логическая функция и таблица истинности

Каждый элемент реализует функцию 4ИЛИ:

Y1=X1+X2+X3+X4Y2=X5+X6+X7+X8

Таблица истинности для одного элемента 4ИЛИ (фрагмент)

7. Функциональные особенности

• 2 независимых четырёхвходовых элемента «ИЛИ» в одном корпусе.

• Быстродействие, характерное для ТТЛ‑серии К155.

• Совместимость с другими микросхемами серии К155 и ТТЛ‑логикой.

• Расширенный температурный диапазон (−45 °C … +85 °C) для модификации КМ155.

• Наличие антизвонных диодов для защиты от переходных процессов.

• Возможность каскадного включения для увеличения числа входов или реализации сложных логических функций.

8. Применение

Микросхема используется для:

• построения комбинационных логических схем (шифраторы, дешифраторы);

• создания схем «голосования» (когда сигнал формируется при наличии хотя бы одного из нескольких входных сигналов);

• организации схем управления и коммутации сигналов;

• реализации логических условий в системах автоматики;

• учебных и экспериментальных проектов по цифровой электронике;

• замены отдельных логических элементов в ремонтируемой аппаратуре;

• обработки сигналов в измерительных приборах и системах контроля.
