КМ 155ЛЕ2 (1984г.)

1. Общее описание

КМ155ЛЕ2 — цифровая микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой два логических элемента 4ИЛИ‑НЕ: один со стробированием, другой с возможностью расширения по «ИЛИ». Используется для реализации сложных логических функций в цифровых устройствах: вычислительных системах, управляющих схемах, измерительных приборах и т. д. Содержит 50 интегральных элементов.

2. Основные технические характеристики

• Номинальное напряжение питания: 5 В ± 5 % (4,75–5,25 В).

• Выходное напряжение:

  • низкого уровня: ≤ 0,4 В;

  • высокого уровня: ≥ 2,4 В.

• Ток потребления:

  • при низком уровне выходного напряжения: ≤ 19 мА;

  • при высоком уровне выходного напряжения: ≤ 16 мА.

• Входной ток:

  • низкого уровня:

    • по обычным входам: ≤ |−1,6| мА;

    • по стробирующему входу: ≤ |−6,4| мА;

  • высокого уровня:

    • по обычным входам: ≤ 0,04 мА;

    • по стробирующему входу: ≤ 0,16 мА.

• Ток короткого замыкания: −18 … −55 мА.

• Время задержки распространения:

  • при включении: ≤ 15 нс;

  • при выключении: ≤ 22 нс.

• Потребляемая мощность на 1 логический элемент: ≤ 45,9 мВт.

• Ёмкость нагрузки: ≤ 15 пФ.

• Рабочий диапазон температур:

  • для К155: −10 °C … +70 °C;

  • для КМ155: −45 °C … +85 °C.

• Коэффициент разветвления по выходу: 10.

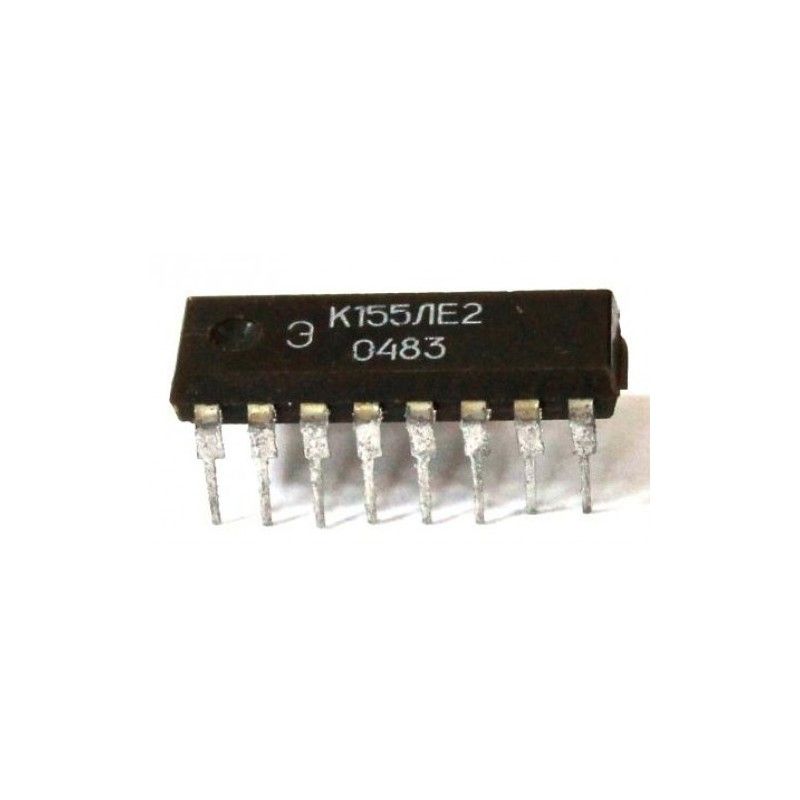

3. Корпус и маркировка

• Тип корпуса: 238.16-1 — пластмассовый, 16‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы.

• Масса: не более 2 г.

• Маркировка на корпусе: КМ155ЛЕ2.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.006-44ТУ.

4. Назначение выводов (цоколёвка)

1 — вход X1 (элемент 1);
2 — вход X2 (элемент 1);
3 — вход X3 (элемент 1);
4 — вход X4 (элемент 1);
5 — вход стробирования E (элемент 1);
6 — выход Y1 (элемент 1);
7 — общий (GND);
8 — выход Y2 (элемент 2);
9 — вход расширительного входа EI (элемент 2);
10 — вход X5 (элемент 2);
11 — вход X6 (элемент 2);
12 — вход X7 (элемент 2);
13 — вход X8 (элемент 2);
14 — не используется;
15 — не используется;
16 — напряжение питания (+5 В).

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• М — модификация микросхемы (может обозначать керамический корпус или расширенный температурный диапазон);

• 1 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• ЛЕ — подгруппа и вид функционального назначения (логические элементы «ИЛИ‑НЕ»);

• 2 — порядковый номер разработки микросхемы в серии.

6. Логическая функция и таблица истинности

Микросхема реализует две функции:

1. Элемент 1 (4ИЛИ‑НЕ со стробированием):

Y1=(X1+X2+X3+X4)⋅E

1. Элемент 2 (4ИЛИ‑НЕ с расширением):

Y2=X5+X6+X7+X8+EI

Упрощённая таблица истинности (фрагмент)

7. Функциональные особенности

• Два независимых элемента «ИЛИ‑НЕ» в одном корпусе.

• Элемент 1 имеет стробирующий вход (E) — при E = 1 выход переходит в высокоимпедансное состояние (Z).

• Элемент 2 имеет расширительный вход (EI) для каскадного включения нескольких микросхем.

• Быстродействие, характерное для ТТЛ‑серии К155 (задержки ≤ 15–22 нс).

• Совместимость с другими микросхемами серии К155 и ТТЛ‑логикой.

• Высокая нагрузочная способность (коэффициент разветвления 10).

8. Применение

Микросхема используется для:

• реализации сложных логических условий с возможностью стробирования;

• построения комбинационных схем с временной селекцией сигналов;

• создания дешифраторов и селекторов с управлением по времени;

• организации схем приоритетного выбора сигналов;

• учебных и демонстрационных схем цифровой техники;

• уменьшения количества корпусов в сложных логических устройствах за счёт комбинирования функций.
