КМ 155ЛРЗ (1989г.)

1. Общее описание

КМ155ЛР3 — цифровая микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой логический элемент «2-2-2-3И-4ИЛИ-НЕ» с возможностью расширения по «ИЛИ». Используется для реализации сложных логических функций в цифровых устройствах: вычислительных системах, автоматах, измерительных приборах и т. д.

2. Основные технические характеристики

• Номинальное напряжение питания: 5 В ± 5 % (4,75–5,25 В).

• Выходное напряжение:

  • низкого уровня: ≤ 0,4 В;

  • высокого уровня: ≥ 2,4 В.

• Ток потребления: ≤ 11 мА.

• Входной ток:

  • низкого уровня: ≤ |−1,6| мА;

  • высокого уровня: ≤ 0,04 мА.

• Время задержки распространения: ≤ 20 нс.

• Коэффициент разветвления по выходу: 10.

• Максимальная тактовая частота: не нормируется.

• Рабочий диапазон температур: −10 °C … +70 °C.

3. Корпус и маркировка

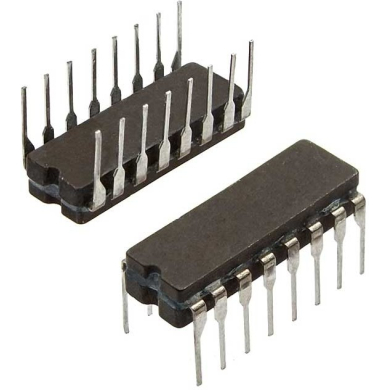

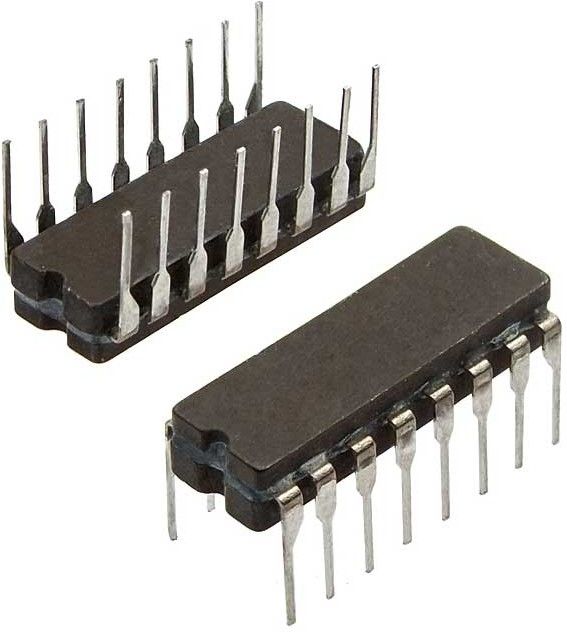

• Тип корпуса: 201.14-1 (DIP‑14) — пластмассовый, 14‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы.

• Масса: не более 1,9 г.

• Маркировка на корпусе: КМ155ЛР3.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.006-50ТУ.

4. Назначение выводов (цоколёвка)

1 — вход X1 (группа 2И);
2 — вход X2 (группа 2И);
3 — вход X3 (группа 2И);
4 — вход X4 (группа 2И);
5 — вход X5 (группа 3И);
6 — вход X6 (группа 3И);
7 — общий (GND);
8 — вход X7 (группа 3И);
9 — выход Y;
10 — вход расширения (E);
11 — вход X8 (группа 4ИЛИ);
12 — вход X9 (группа 4ИЛИ);
13 — вход X10 (группа 4ИЛИ);
14 — напряжение питания (+5 В).

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• М — модификация микросхемы (может обозначать керамический корпус или расширенный температурный диапазон);

• 1 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• ЛР — подгруппа и вид функционального назначения (логические элементы с расширенными возможностями);

• 3 — порядковый номер разработки микросхемы в серии.

6. Логическая функция и таблица истинности

Микросхема реализует функцию:

Y=(X1⋅X2)+(X3⋅X4)+(X5⋅X6⋅X7)+(X8+X9+X10)

Упрощённая таблица истинности (фрагмент)

7. Функциональные особенности

• Комбинированная логика: содержит группы «И» разной разрядности и «ИЛИ» с последующим инвертированием.

• Возможность расширения по входу «ИЛИ» (вывод 10) для наращивания сложности функции.

• Быстродействие, характерное для ТТЛ‑серии К155 (задержка ≤ 20 нс).

• Совместимость с другими микросхемами серии К155 и ТТЛ‑логикой.

• Высокая нагрузочная способность (коэффициент разветвления 10).

8. Применение

Микросхема используется для:

• реализации сложных логических условий в управляющих устройствах;

• построения комбинационных схем без использования нескольких простых элементов;

• создания селекторов и дешифраторов;

• организации схем приоритетного выбора сигналов;

• учебных и демонстрационных схем цифровой техники;

• уменьшения количества корпусов в сложных логических устройствах за счёт комбинирования функций.
