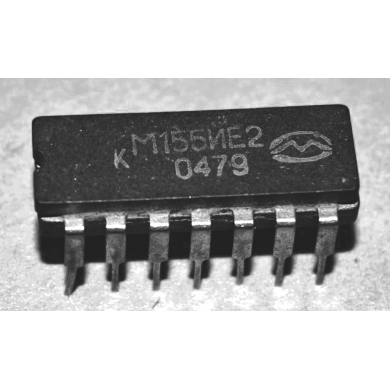

М 155ИЕ2 (1990г.)

1. Общее описание

КМ155ИЕ2 — цифровая микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой двоично‑десятичный четырёхразрядный счётчик. Состоит из четырёх триггеров, внутренне соединённых для деления на 2 и 5. Может использоваться также в качестве делителя на 10. Применяется в радиоэлектронной аппаратуре общего назначения: измерительных приборах, управляющих устройствах, системах автоматики и т. д.

2. Основные технические характеристики

• Номинальное напряжение питания: 5 В ± 5 % (4,75–5,25 В).

• Выходное напряжение:

  • низкого уровня: ≤ 0,4 В;

  • высокого уровня: ≥ 2,4 В.

• Ток потребления: ≤ 53 мА.

• Входной ток:

  • низкого уровня: ≤ |−1,6| мА;

  • высокого уровня: ≤ 0,04 мА.

• Время задержки распространения: ≤ 100 нс.

• Ёмкость нагрузки: ≤ 15 пФ.

• Длительность фронта и среза входного импульса: ≤ 150 нс.

• Рабочий диапазон температур:

  • для К155: −10 °C … +70 °C;

  • для КМ155: −45 °C … +85 °C.

• Коэффициент разветвления по выходу: 10.

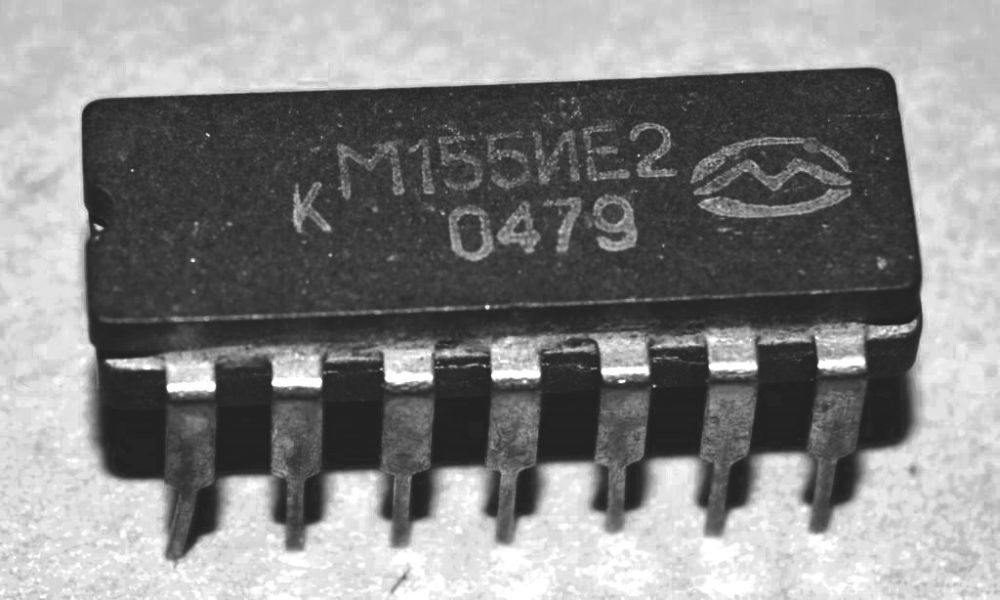

3. Корпус и маркировка

• Тип корпуса: 201.14-1 (DIP‑14) — пластмассовый, 14‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы.

• Масса: не более 1 г.

• Маркировка на корпусе: КМ155ИЕ2.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.006-04ТУ.

4. Назначение выводов (цоколёвка)

1 — вход C1 (тактовый вход, деление на 2);
2 — вход R0 (установка в 0);
3 — вход R9 (установка в 9);
4 — выход Q1 (младший разряд);
5 — выход Q2;
6 — общий (GND);
7 — выход Q3;
8 — выход Q4 (старший разряд);
9 — вход C2 (тактовый вход, деление на 5);
10 — вход R1 (дополнительный вход установки в 0);
11 — вход R2 (дополнительный вход установки в 0);
12 — не используется;
13 — не используется;
14 — напряжение питания (+5 В).

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• М — модификация микросхемы (может обозначать керамический корпус или расширенный температурный диапазон);

• 1 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• ИЕ — подгруппа и вид функционального назначения (счётчики);

• 2 — порядковый номер разработки микросхемы в серии.

6. Режимы работы

Микросхема может работать в следующих режимах:

• Счёт импульсов:

  • по входу C1 (деление на 2) и C2 (деление на 5) для получения двоично‑десятичного счёта;

  • отдельно по C1 для деления на 2;

  • отдельно по C2 для деления на 5.

• Установка в 0: при подаче логической 1 на входы R0, R1 и R2 одновременно.

• Установка в 9: при подаче логической 1 на вход R9.

• Остановка счёта: при отсутствии тактовых импульсов на входах C1 и C2.

7. Таблица истинности (фрагмент)

8. Функциональные особенности

• Два тактовых входа (C1 и C2) для гибкого управления делением.

• Возможность установки в 0 или 9 независимо от текущего состояния.

• Быстродействие, характерное для ТТЛ‑серии К155 (задержка ≤ 100 нс).

• Совместимость с другими микросхемами серии К155 и ТТЛ‑логикой.

• Высокая нагрузочная способность (коэффициент разветвления 10).

9. Применение

Микросхема используется для:

• построения цифровых счётчиков импульсов;

• создания делителей частоты (на 2, 5 или 10);

• организации индикации времени и счётчиков событий;

• реализации управляющих устройств в автоматике;

• учебных и демонстрационных схем цифровой техники;

• построения таймеров и генераторов с заданной частотой.
