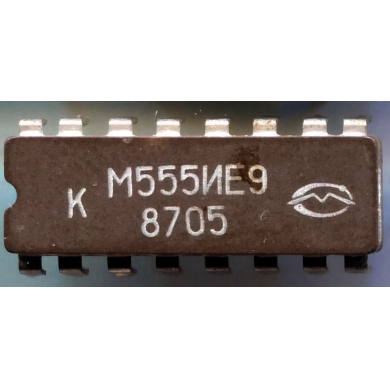

М555ИЕ9 (1990г.)

1. Общее описание

КМ555ИЕ9 — цифровая микросхема серии ТТЛ (транзисторно‑транзисторная логика). Представляет собой синхронный четырёхразрядный двоично‑десятичный счётчик. Используется для подсчёта импульсов и формирования двоично‑десятичного кода в цифровых устройствах. Содержит 236 интегральных элементов.

2. Основные технические характеристики

• Номинальное напряжение питания: 5 В ± 5 %.

• Выходное напряжение:

  • низкого уровня: ≤ 0,4 В;

  • высокого уровня: ≥ 2,4 В.

• Ток потребления: ≤ 32 мА.

• Входной ток:

  • низкого уровня: ≤ |−1,6| мА;

  • высокого уровня: ≤ 0,04 мА.

• Время задержки распространения:

  • при включении: ≤ 45 нс;

  • при выключении: ≤ 35 нс.

• Коэффициент разветвления по выходу: 10.

• Рабочий диапазон температур: −10 °C … +70 °C.

• Максимальная тактовая частота: ≥ 25 МГц.

• Тип счётчика: синхронный (все разряды переключаются одновременно по тактовому сигналу).

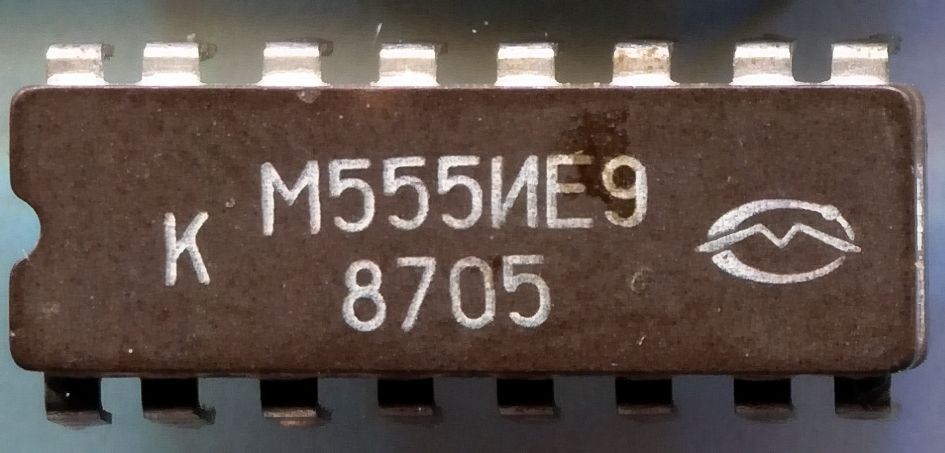

3. Корпус и маркировка

• Тип корпуса: 2103.16-3 — керамический, 16‑выводной, с вертикальным расположением выводов для монтажа в отверстия печатной платы.

• Масса: не более 2,5 г.

• Маркировка на корпусе: КМ555ИЕ9.

• Категория качества: «ОТК» (для аппаратуры народнохозяйственного назначения).

• Технические условия: бК0.348.289-15ТУ.

4. Назначение выводов (цоколёвка)

1 — вход C (тактовый вход);
2 — вход D1 (вход установки «1» для разряда 1);
3 — вход D2 (вход установки «1» для разряда 2);
4 — вход D3 (вход установки «1» для разряда 3);
5 — вход D4 (вход установки «1» для разряда 4);
6 — вход R (сброс, установка в 0);
7 — вход L (загрузка, параллельная запись);
8 — общий (GND);
9 — выход Q4 (старший разряд);
10 — выход Q3;
11 — выход Q2;
12 — выход Q1 (младший разряд);
13 — выход переноса (выдаётся при достижении кода 9);
14 — вход разрешения счёта (E);
15 — вход разрешения переноса (EP);
16 — напряжение питания (+5 В).

5. Расшифровка маркировки

• К — категория качества «ОТК», для аппаратуры народнохозяйственного назначения;

• М — модификация микросхемы (керамический корпус, расширенный температурный диапазон или иные условия эксплуатации);

• 5 — группа микросхемы по конструктивно‑технологическому признаку (полупроводниковая микросхема);

• 55 — номер серии;

• ИЕ — подгруппа и вид функционального назначения (счётчики);

• 9 — порядковый номер разработки микросхемы в серии.

6. Режимы работы

Микросхема может работать в следующих режимах:

• Счёт вверх (по тактовым импульсам на входе C, при L = 1, R = 0, E = 1).

• Параллельная загрузка (при L = 0 данные с входов D1–D4 записываются в счётчик).

• Сброс в 0 (при R = 1 независимо от других сигналов).

• Остановка счёта (при E = 0).

• Каскадирование (использование выхода переноса и входа EP для наращивания разрядности).

7. Таблица истинности (фрагмент)

8. Функциональные особенности

• Синхронная работа всех разрядов (переключение по фронту тактового сигнала).

• Возможность параллельной загрузки данных.

• Наличие выхода переноса для каскадного включения.

• Быстродействие, характерное для ТТЛ‑серии К555 (задержки порядка 35–45 нс).

• Устойчивость к помехам благодаря синхронной архитектуре.

9. Применение

Микросхема используется для:

• построения цифровых счётчиков импульсов;

• создания таймеров и делителей частоты;

• организации индикации времени и счётчиков событий;

• реализации управляющих устройств в автоматике;

• учебных и демонстрационных схем цифровой техники.
