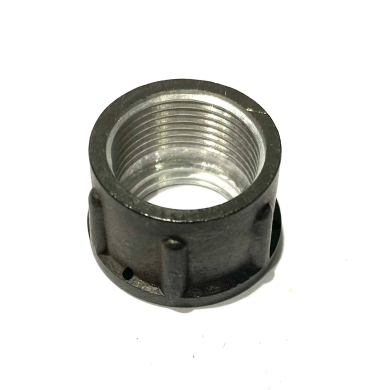

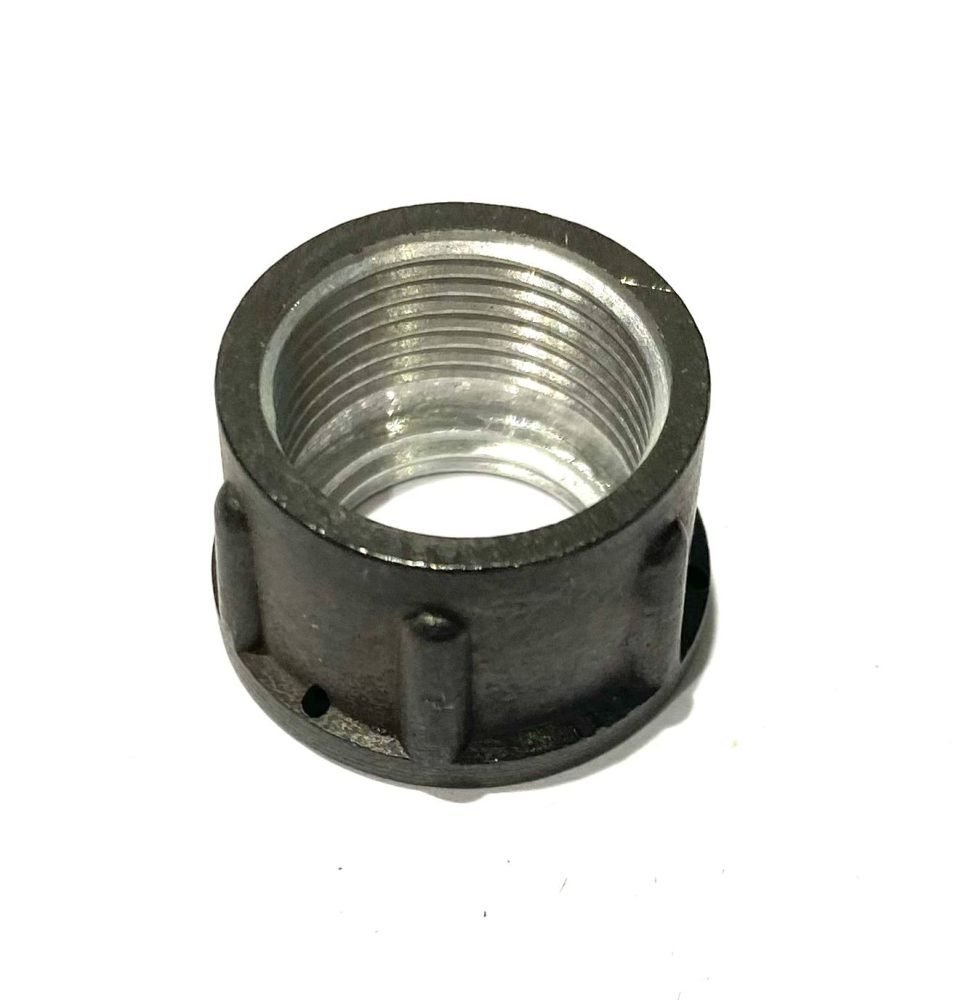

Гайка патрубка разъёма 2РМ14КПН4Г1В1

Гайка в составе соединителя 2РМ14КПН4Г1В1 — ключевой элемент кабельного патрубка, обеспечивающий:

• надёжную фиксацию кабеля в разъёме;

• механическую защиту места ввода кабеля;

• герметичность (в экранированных исполнениях) или защиту от перегибов (в неэкранированных);

• сопряжение с ответной частью при резьбовом сочленении.

Расшифровка маркировки (контекст гайки)

В обозначении 2РМ14КПН4Г1В1:

• Н — вид гайки патрубка: для неэкранированного кабеля (в отличие от «Э» — для экранированного);

• П — прямой патрубок (не угловой);

• К — кабельный корпус (патрубковая часть).

Таким образом, гайка относится к прямому патрубку кабельной розетки для неэкранированного кабеля.

Конструктивные особенности гайки

• Тип фиксации: резьбовая (наворачивается на корпус патрубка);

• Материал: металл (обычно алюминиевый сплав, анодированный или с защитным покрытием);

• Форма: цилиндрическая с наружным шестигранником под ключ;

• Внутренняя резьба: соответствует резьбе патрубка;

• Уплотнение: в неэкранированном исполнении — без герметизирующих элементов (только механическая фиксация кабеля);

• Поляризация: совместима с одношпоночным корпусом (исключает ошибочное сочленение).

Функциональные параметры

• Рабочий диапазон температур: от −60 ∘C до +100 ∘C;

• Вибрационная стойкость: до 490 м/с2 ($50g$) в диапазоне $1\dots 5000\text{Гц}$;

• Ударопрочность:

  • многократные удары — до 1000 м/с2 ($100g$);

  • одиночные удары — до 5000 м/с2 ($500g$);

• Количество сочленений/расчленений: 500 циклов;

• Наработка: $10000\text{ч}$ в номинальном режиме;

• Срок сохраняемости: 15 лет.
