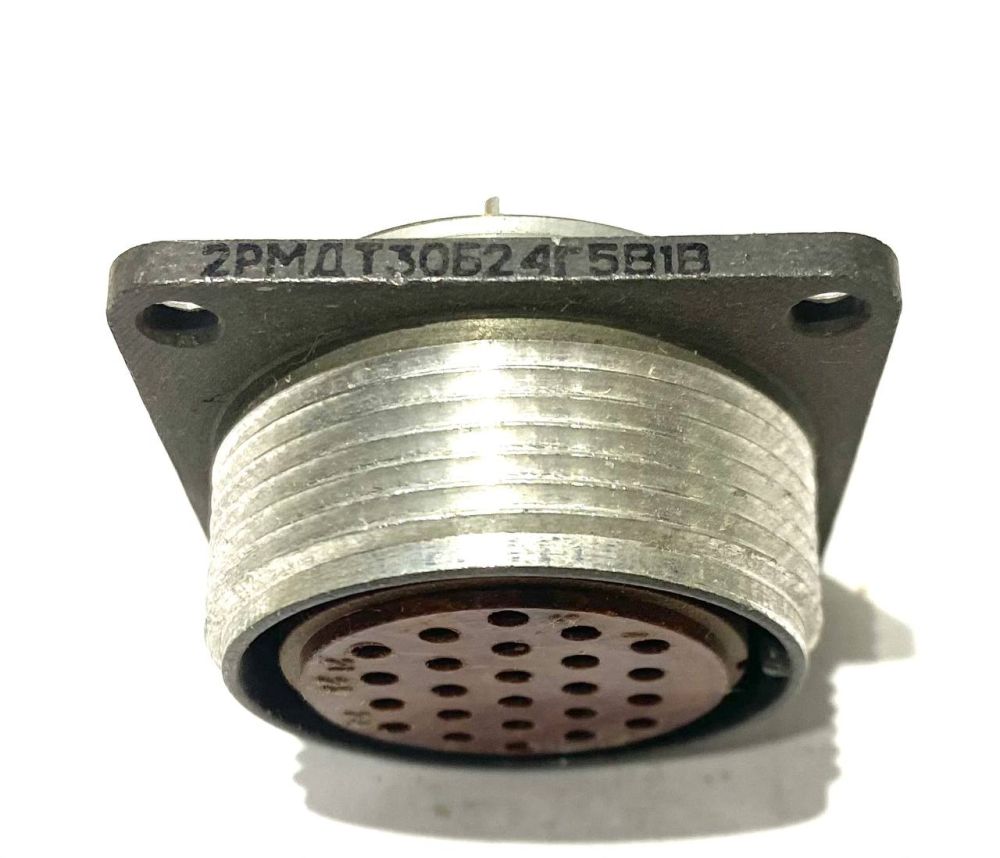

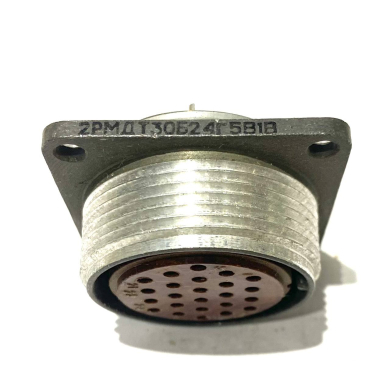

Розетка приборная 2РМДТ30Б24Г5В1В (1989г.)

Разъемы 2РМДТ - коннекторы ручного соединения цилиндрические, внутреннего объемного монтажа, соединяют цепи с нагрузкой до 260А и 700В. Разъемы 2РМДТ могут насчитывать от 4 до 50 контактов в зависимости от типоразмера, которые помещены в карболитовое основание и металлический корпус. При заказе разъемов 2РМДТ необходимо указывать тип корпуса: блочный или кабельный. Буква "Б" в составе маркировки обозначает тип корпуса блочный, крепящийся на панель. Чаще всего ответной частью для него является тип корпуса кабельный, обозначается буквой "К". Кабельная часть разъема 2РМДТ бывает прямой или угловой. Также нужно указывать вид соединителя: вилка или розетка. Вилка, она же "папа", обозначается буквой "Ш" (штырь), а розетка, она же "мама" - буквой "Г" (гнездо). Для улучшения качества соединения, в конструкции разъемов 2РМДТ предусмотрена фиксация с помощью резьбы гайки и корпуса.
Соединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
Покрытие контактов - золото или серебро.

Расшифровка условного обозначения.

2РМДТ30Б24Г5В1В

2РМДТ (2РМТ, 2РМ, 2РМД) - Тип соединителя
30 - Условный размер корпуса
Б(К) - Вид корпуса: Б-приборный, К-кабельный
У(П) - Вид патрубка: У-угловой, П-прямой. Отсутствие буквы - отсутствие патрубка
Э(Н) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля. Отсутствие буквы - отсутствие патрубка
24 - Количество контактов
Г(Ш) - Часть соединителя: Г-розетка, Ш-вилка
5 - обозначение сочетания контактов:
5 - все контакты Ø 1,5мм
6 - контакты Ø 1,5мм и 3,0мм
7 - контакты Ø 1,5мм, Ø 2,0мм и 3,0мм
8 - контакты Ø 1,5мм и 2,0мм
9 - все контакты Ø 3,0мм
В(А) - Покрытие контактов: В-серебро, А-золото
1(2) - Теплостойкость: 1 - 100°С; 2 - 200°С
Л - Левая розетка (только для проходных вилок)
Б - Корпус блочный (приборный) без левой резьбы.
В - Всеклиматическое исполнение
