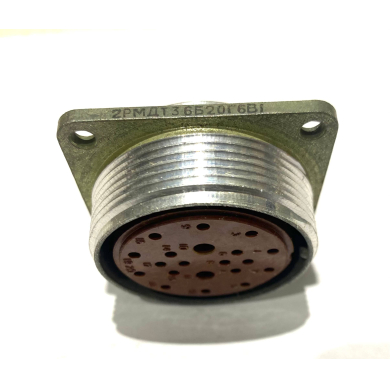

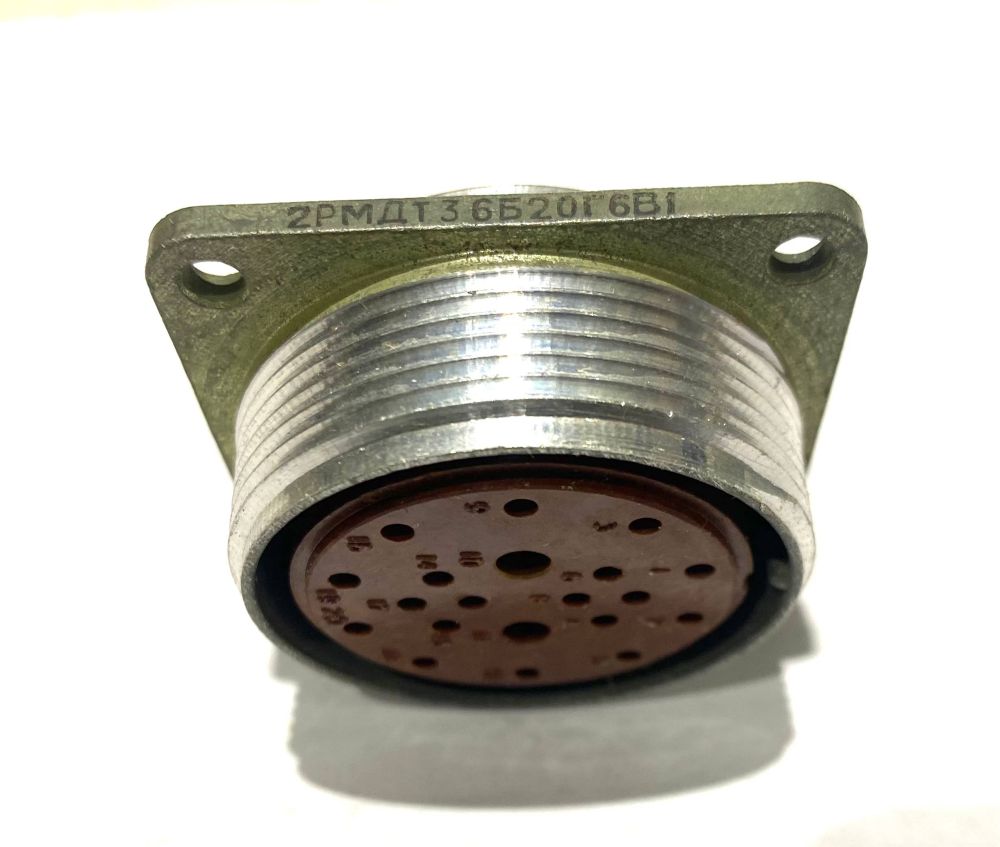

Розетка приборная 2РМДТ36Б20Г6В1 (1978г.)

Назначение

2РМДТ36Б20Г6В1В — цилиндрический низкочастотный тропикоустойчивый соединитель с резьбовой фиксацией. Предназначен для:

• соединения/разъединения электрических цепей постоянного и переменного тока (до $3\text{МГц}$);

• работы в радиоэлектронной аппаратуре специального и общего назначения;

• эксплуатации в жёстких климатических условиях (всеклиматическое исполнение).

Состав и исполнение

Соединитель состоит из двух частей: вилки (штыревой части) и розетки (гнездовой части). В рассматриваемом случае — розетка приборная (блочная) без патрубка.

Ключевые конструктивные признаки:

• тип корпуса: Б — блочный (приборный);

• патрубки: отсутствуют;

• сочленение: резьбовое;

• поляризация: одношпоночная (исключает ошибочное сочленение);

• монтаж: внутренний, объёмный, пайкой проводов к контактам.

Расшифровка маркировки

2РМДТ36Б20Г6В1В:

• 2РМДТ — тип соединителя (низкочастотный, тропикоустойчивый, цилиндрический);

• 36 — условный размер корпуса;

• Б — вид корпуса: блочный (приборный);

• 20 — количество контактов;

• Г — часть соединителя: розетка (гнездо);

• 6 — обозначение сочетания контактов (схема расположения);

• В — покрытие контактов: серебро;

• 1 — теплостойкость: до +100 ∘C;

• В — всеклиматическое исполнение (ГОСТ 15150-69, категория В2.1).

Основные технические параметры

• Рабочее напряжение: $560\text{В}$ или $700\text{В}$ (в зависимости от типономинала);

• Максимальный ток на контакт: до $10\text{А}$ (для контакта Ø $1,5\text{мм}$);

• Общая токовая нагрузка: до $147\text{А}$;

• Сопротивление контактов: ≤ $5,0\text{мОм}$ (для контакта Ø $1,0\text{мм}$);

• Сопротивление изоляции: ≥ $5000\text{МОм}$ (в нормальных условиях);

• Рабочая частота: до $3\text{МГц}$;

• Диапазон температур: от −60 ∘C до +100 ∘C;

• Влажность: до $98\%$ при +40 ∘C;

• Вибрация: $1\dots 5000\text{Гц}$, ускорение до 490 м/с2 ($50g$);

• Удары:

  • одиночные — до 5000 м/с2 ($500g$);

  • многократные — до 1000 м/с2 ($100g$);

• Количество сочленений/расчленений: 500 циклов;

• Наработка: $1000\text{ч}$ в номинальном режиме, $100000\text{ч}$ в облегчённом;

• Срок сохраняемости: 15 лет.

Особенности эксплуатации

• Покрытие контактов: серебро (устойчиво к окислению, обеспечивает надёжный контакт);

• Экранирование: совместим с экранированными и неэкранированными кабелями (тип гайки патрубка выбирается под кабель);

• Пайка: допускается до 3 перепаек контактов;

• Климатика: всеклиматическое исполнение — работает в тропиках, пустыне, Арктике без потери характеристик.

Гарантии

• Гарантийный срок хранения: 15 лет с даты изготовления;

• Гарантийная наработка:

  • $1000\text{ч}$ во всех допустимых режимах;

  • $100000\text{ч}$ в облегчённом режиме (в пределах срока хранения).
