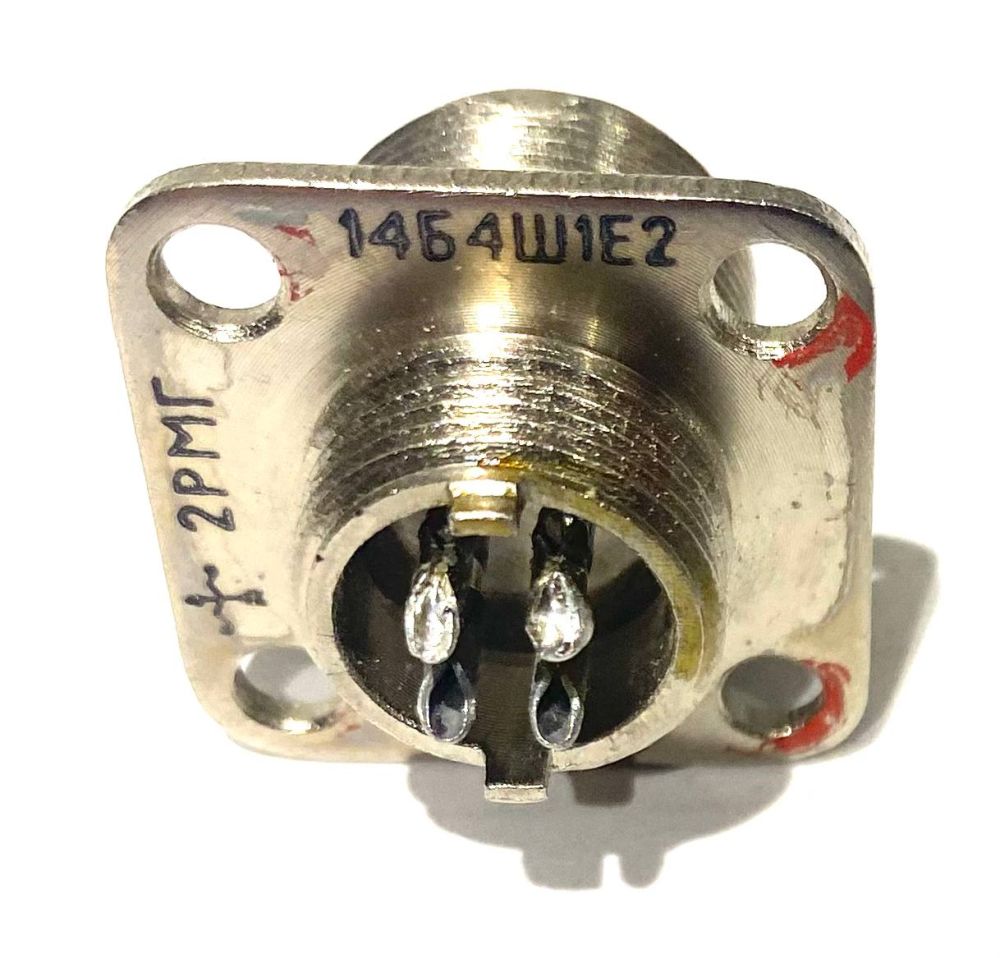

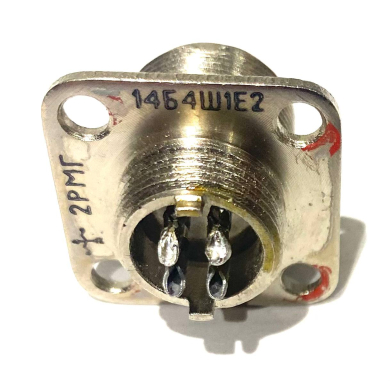

Вилка приборная 2РМГ14Б4Ш1Е2 (1991г.)

Герметичные соединители (вилки) 2РМГ и 2РМГД предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
Вилки типов 2РМГ(2РМГД) изготавливаются с прямым патрубком для экранированного (или неэкранированного) кабеля или без патрубка.
Вилки 2РМГ сочленяются с розетками 2РМ (2РМТ), а вилки типа 2РМГД - с розетками 2РМД и 2РМДТ.
Покрытие контактов - никель.
Вилки изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ в соответствии с тех. условиями ГЕ0.364.140 ТУ.

Расшифровка условного обозначения.
2РМГ14Б4Ш1Е2

2РМГ(2РМГД) - Тип соединителя
14 - Условный размер корпуса
Б(К) - Вид корпуса: Б-приборный, К-кабельный
П - Вид патрубка: П-прямой. Отсутствие буквы означает отсутствие патрубка
Э(Н) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля. Отсутствие буквы означает отсутствие патрубка
4 - Количество контактов
Ш - Часть соединителя: Ш-вилка
1 - обозначение сочетания контактов:
1 - все контакты Ø 1 мм
2 - контауты Ø 1 мм и 1,5 мм
3 - контакты 2 мм и 3 мм
4 - контакты 1 мм и 3 мм
Е - Покрытие контактов: Никель
2(1) - Теплостойкость: 1 - 100°С; 2 - 200°С
Б - Корпус блочный (приборный) без левой резьбы

Общие технические характеристики разъемов типа 2РМГ14
