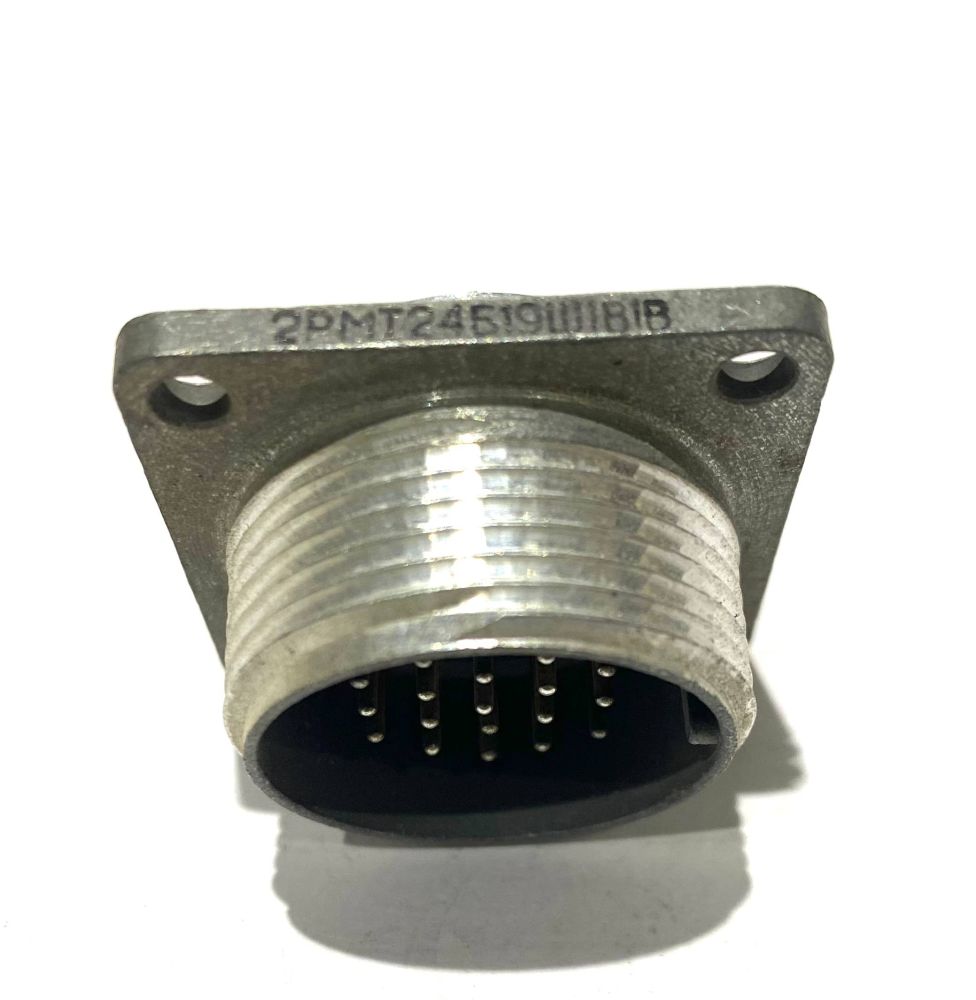

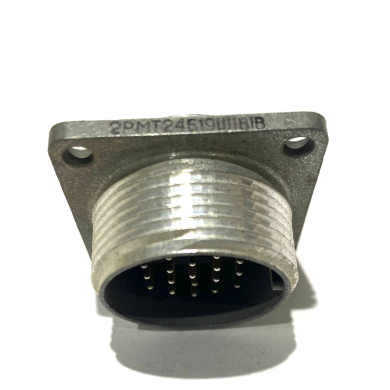

Вилка приборная 2РМТ24Б19Ш1В1В (1987г)

Соединители 2РМТ предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов.
Разъемы типа 2РМТ состоят из кабельных и приборных вилок или розеток. Приборная часть соединителей изготавливается без патрубков или с прямыми или угловыми патрубками. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
Покрытие контактов - золото или серебро.
2РМ и 2РМТ изготавливаются для монтажа экранированными или неэкранированными кабелями (проводами) при этом изменяется вид концевой гайки патрубка.соединители предназначены для внутреннего монтажа во всеклиматическом исполнении в соответствии с тех. условиями ГЕ0.364.126 ТУ (АШДК.434410.062ТУ).
Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы.

Расшифровка условного обозначения.
2РМТ24Б19Ш1В1В

2РМТ(2РМ, 2РМД, 2РМДТ) - Тип соединителя
24 - Условный размер корпуса
Б(К) - Вид корпуса: Б-приборный, К-кабельный
П(У) - Вид патрубка: У-угловой, П-прямой. Отсутствие буквы - отсутствие патрубка
Э(Н) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля. Отсутствие буквы - отсутствие патрубка
19 - Количество контактов
Ш(Г) - Часть соединителя: Г-розетка, Ш-вилка
1 - обозначение сочетания контактов:
1 - все контакты Ø 1,0мм
2 - контакты Ø 1,0мм и 1,5мм
3 - контакты Ø 2,0мм и 3,0мм
4 - контакты Ø 1,0мм и 3,0мм
5 - все контакты Ø 1,5мм
6 - контакты Ø 1,5мм и 3,0мм
7 - контакты Ø 1,5мм, Ø 2,0мм и 3,0мм
8 - контакты Ø 1,5мм и 2,0мм
9 - все контакты Ø 3,0мм
В(А) - Покрытие контактов: В-серебро, А-золото
1(2) - Теплостойкость: 1 - 100°С; 2 - 200°С
Л - Левая розетка (только для проходных вилок)
Б - Корпус блочный (приборный) без левой резьбы.
В - Всеклиматическое исполнение

Общие технические характеристики разъемов типа 2РМТ24
