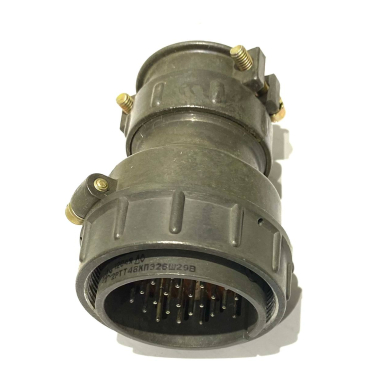

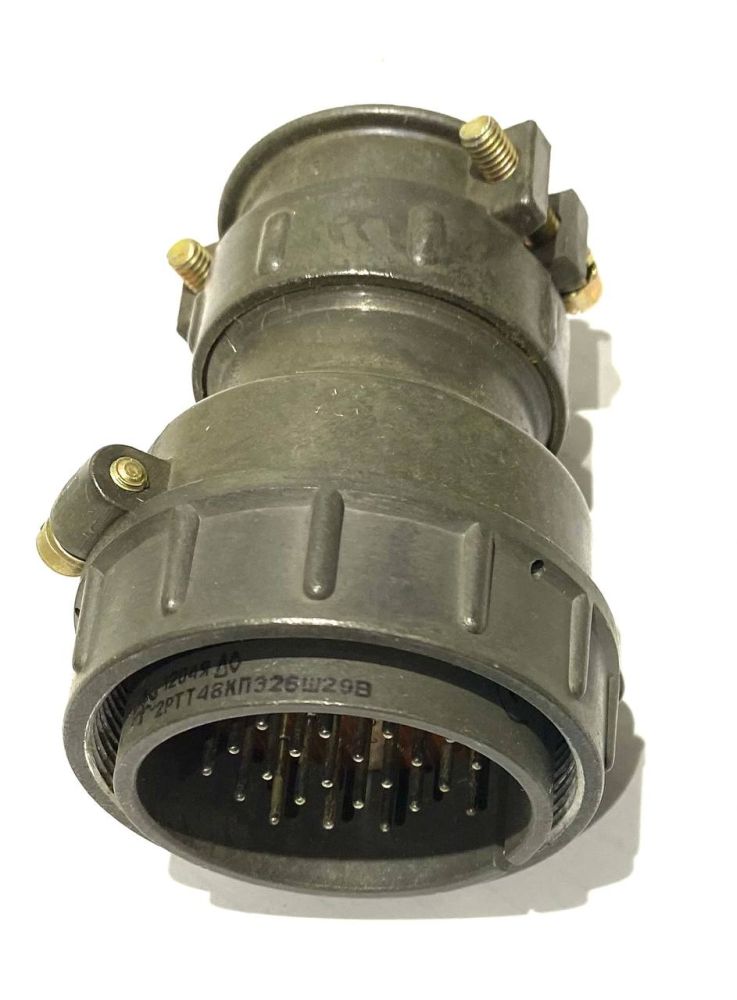

Вилка кабельная 2РТТ48КПЭ26Ш29В (2004г.)

Разъемы 2РТТ - теплостойкие, пылебрызгозащищенные, цилиндрические коннекторы ручного соединения, внутреннего объемного монтажа, соединяют цепи с токовой нагрузкой на один контакт до 200А и напряжением до 700В (амплитудное значение 850 В).
Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителей изготавливается без патрубков, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком. Кабельные части соединителей поставляются с резиновыми кожухами или без них.

Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро. Метод монтажа - пайка.
Соединители изготавливаются для монтажа экранированным или неэкранированным кабелем, по виду концевой гайки патрубка. Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.120 ТУ (АШДК.434410.060ТУ).

Расшифровка условного обозначения. 2РТТ48КПЭ26Ш29В

2РТТ - Тип разъема: разъем теплостойкий пылебрызгозащищенный цилиндрический нормальных габаритов
48 - Условный размер корпуса: 16, 20, 28, 32, 36, 40, 48, 55, 60
К(Б) - Вид корпуса: К-кабельный, Б-приборный
П(У) - Вид патрубка: П-прямой, У-угловой. Отсутствие буквы - отсутствие патрубка
Э(Н) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля. Отсутствие буквы - отсутствие патрубка
26 - Количество контактов: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47
Ш(Г) - Часть соединителя: Г-розетка, Ш-вилка
29 - Обозначение сочетания контактов (количество и диаметр контактов зависит от вида разъема):
29 - двадцать шесть контактов Ø 1,5 мм
В - Всеклиматическое исполнение

Общие технические характеристики разъемов типа 2РТТ48
