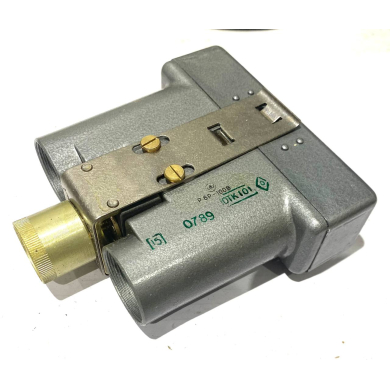

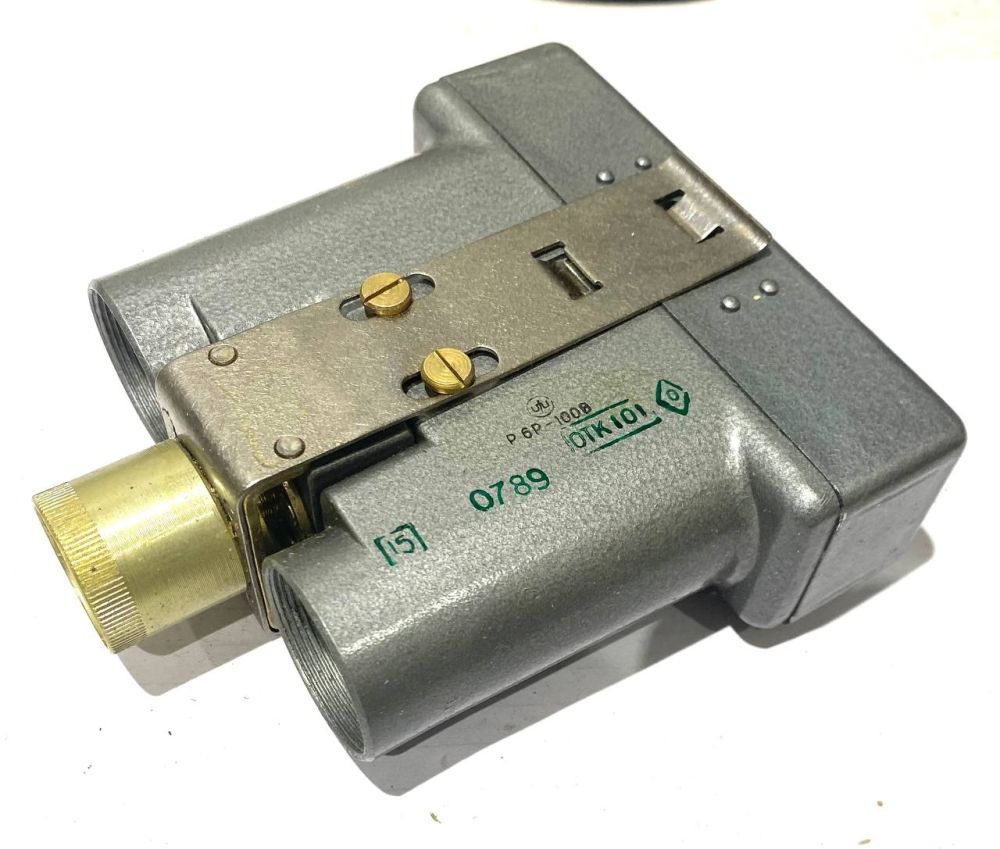

Розетка кабельная 6Р-100В (1989г.)

Соединители электрические низкочастотные прямоугольные типа 6Р предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 115 В.
Сочленение соединителей - врубное.
Покрытие контактов - золото, серебро.
Технические условия - ИЮ0.364.030 ТУ.
Климатическое исполнение - УХЛ по ГОСТ В 20.39.404.

Структура условного обозначения 6Р-150В
6Р - тип соединителя;
100 - количество контактов;
В - вид покрытия контактов:
А - золото;
В - серебро.

Технические характеристики 6Р-100В
Рабочий ток на контакт - не более 2 А.
Рабочее напряжение - 115 В (ампл.).
Сопротивление контактов - не более 15 мОм.
Сопротивление изоляции - не менее 1000 МОм.
Емкость между соединительными контактами - не более 6 пФ.
Прочность изоляции - 500 В (ампл.).
Усилия расчленения блочных соединителей - не менее 150 Н (15 кгс).
Усилие расчленения контактов с контрольным калибром - не менее 0,15 Н (0,015 кгс).
Число сочленений-расчленений - 500.
Минимальная наработка - 1500 ч.
Минимальный срок сохраняемости - 25 лет.
Габаритные размеры - не более 126×50,5×130 мм.

Условия эксплуатации
Синусоидальная вибрация:
- диапазон частот - от 5 Гц до 2500 Гц;
- амплитуда ускорения - 100 м/с2.
Акустический шум для изделий разъёмы 6Р:
- диапазон частот - от 50 Гц до 10 000 Гц;
- уровень звукового давления - 130 дБ.
Механический удар многократного действия:
- пиковое ударное ускорение - 350 м/с2;
- длительность действия - от 1 мс до 80 мс.
Атмосферное пониженное рабочее давление - 0,67·10-3 Па (5 мм рт. ст.).
Температура среды пониженная - (-60)° С.
Температура среды повышенная - +85° С.
Смена температур с учетом температуры перегрева контактов - от -60° С до +115° С.
Повышенная относительная влажность воздуха, при температуре +40° С - 98%.
Иней и роса, солнечное излучение, соляной туман, плесневые грибы.
Хвостовики контактов соединителей должны допускать присоединение проводов с максимальным сечением - 0,5 мм2.
