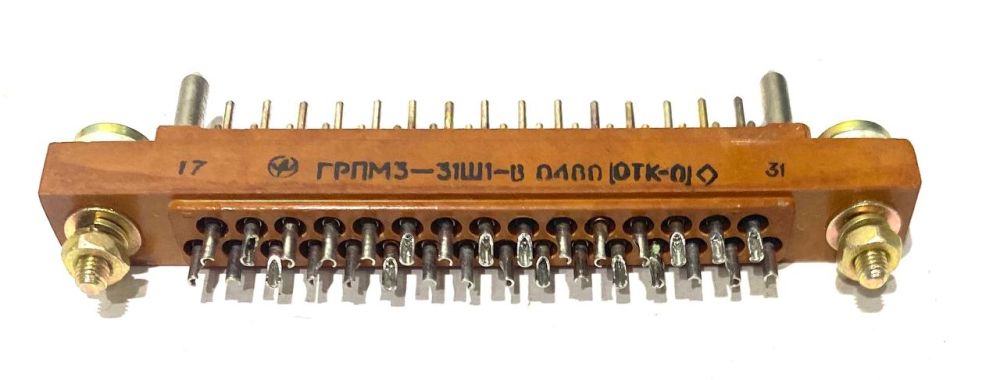

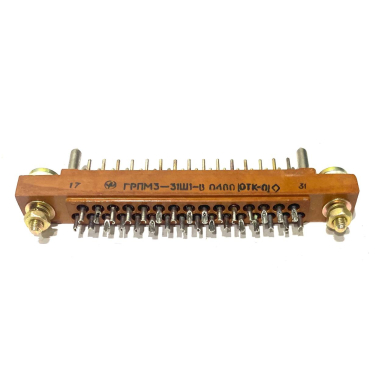

Вилка блочная ГРПМ3-31Ш1-В (1980г.)

ГРПМ3 соединители электрические низкочастотные прямоугольныепредназначены для работы в электрических цепях постоянного, переменного (частота - до 3 МГц) и импульсного токов.
Разъёмы ГРПМ3 взаимозаменяемы и взаимосочленяемы. Сфера применения: для соединения печатных плат с объёмным монтажом и печатных плат между собой.

Условное обозначение ГРПМ3-31-Ш-1-В

ГРПМ - соединитель прямоугольный малогабаритный с гиперболоидными гнездами.
3 - порядковый номер разработки.
31 - количество контактов (14, 15, 31, 36, (36)24*, (36)16, 46, 58, 61);
- (36)24* - в изоляторе с 36 контактными отверстиями установлено 24 контакта.
Ш - Тип контакта:
- Ш - штыревой (вилка);
- Г - гнездовой (розетка).
х,п - Конструктивное исполнение хвостовика контактного гнезда:
- х - с утолщенным хвостовиком;
- п - с прямым удлиненным хвостовиком;
- отсутствие буквы - с нормальным хвостовиком.
1 - Конструктивное исполнение:
- 1 - блочная часть;
- отсутствие буквы - кабельная часть;
П - наличие ориентации.
В - всеклиматическое исполнение
Вид покрытия контактов - серебро.

Технические характеристикиГРПМ3:

Рабочий ток на контакт:
- с количеством контактов 14, 16, 24, 36, 46, 58 - не более 0,5 А;
- с количеством контактов 15, 31, 61 - 1 А.
Максимальное напряжение - не более 100 В.
Сопротивление контактов ГРПМ3:
- для исполнений печать-печать - не более 0,008 Ом;
- для исполнений печать-объём, объём-объём - 0,005 Ом.
Сопротивление изоляции - не менее 20 000 МОм.
Электрическая прочность изоляции - 500 В.
Емкость между контактами - не более 3 пФ.
Усилия расчленения соединителей - от 35 Н до 140 Н (от 3,5 кгс до 14 кгс).
Усилия расчленения контактов с контрольным калибром - не менее 0,3 Н (0,03 кгс).
Число сочленений-расчленений - 1000.
Минимальная наработка - 15 000 ч.
Минимальный срок сохраняемости - 25 лет.
