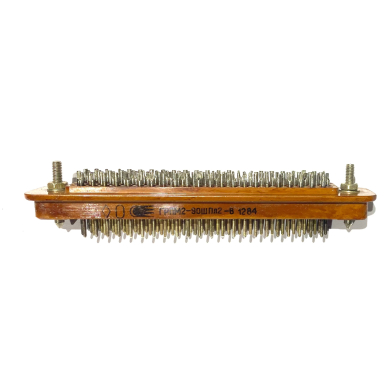

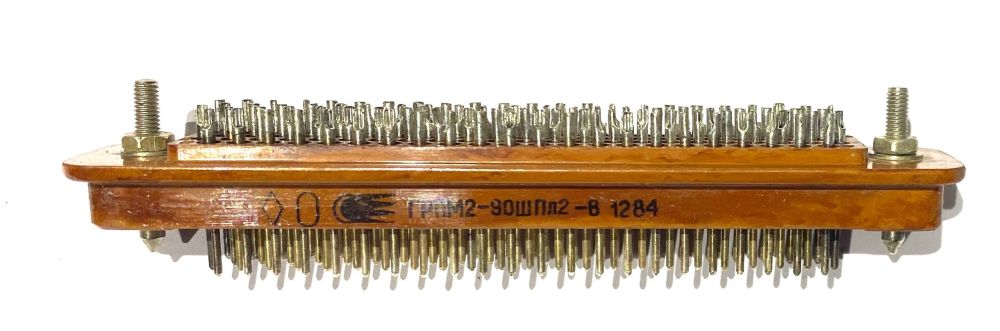

Вилка ГРПМ2-90-ШПл-2-В (1984г.)

ГРПМ2 соединители электрические низкочастотные прямоугольныепредназначены для работы в электрических цепях постоянного, переменного (частота - до 3 МГц) и импульсного токов.
Разъёмы ГРПМ2 взаимозаменяемы и взаимосочленяемы. Сфера применения: для соединения печатных плат с объёмным монтажом и печатных плат между собой. ГОСТ В 20.39.404-81, ЦСНК.430421.025 ТУ, ВКШУ.434416.007 ТУ.

Условное обозначение ГРПМ2-90-ШПл-2-В

ГРПМ - соединитель прямоугольный малогабаритный с гиперболоидными гнездами.
2 - порядковый номер разработки.
90 - количество контактов (30, 46, 62, 90, 122);
Ш - Тип контакта:
- Ш - штыревой (вилка);
- Г - гнездовой (розетка).
Пл- Конструктивное исполнение:
- О - обычное;
- Оу - обычное усиленное;
- Пл - плавающее.
2 - Вид покрытия контактов:
- 1 - золото;
- 2 - серебро.
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81 (В2.1 по ГОСТ 15150-69.).

Технические характеристикиГРПМ2:

Рабочий ток на контакт - не более 2 А; 3 А.
Максимальное напряжение - 250 В.
Сопротивление контактов - не более 5 мОм.
Сопротивление изоляции - не менее 5000 МОм.
Электрическая прочность изоляции - 1200 В.
Емкость между контактами - не более 3 пФ.
Усилия расчленения соединителей - от 50 Н до 200 Н (от 5 кгс до 20 кгс).
Число сочленений-расчленений - 1000.
Минимальная наработка - 7500 ч.
Минимальный срок сохраняемости - 25 лет.
