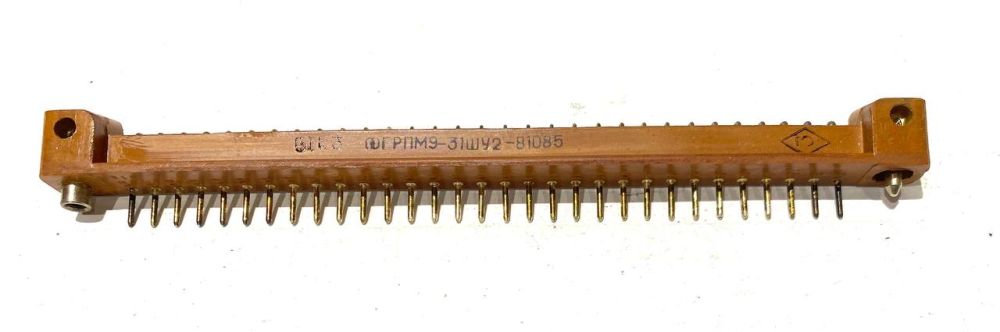

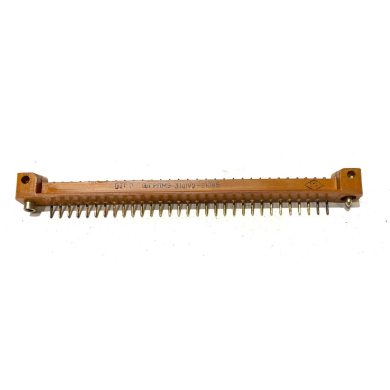

Вилка карболит ГРПМ9 - 31ШУ2 (1985г.)

Назначение.
ГРПМ9 соединители электрические низкочастотные прямоугольные предназначены для работы в электрических цепях постоянного, переменного (частотой - до 3 МГц) и импульсного токов. Разъёмы ГРПМ9 взаимозаменяемые и взаимосочленяемы.
Сфера применения: для объёмного и печатного монтажа.
Технические условия - ТУ У 32.1-14308479-006-2004.

Условное обозначение ГРПМ9-31-ШУ2

ГРПМ - соединитель низкочастотный прямоугольный малогабаритный.
9 - порядковый номер разработки.
31 - количество контактов (14, 18, 30, 31, 42, 52, 62);
Ш - Тип контакта:
- Ш - штыревой;
- Г - гнездовой.
У - Конструктивное исполнение:
- У - вилка с угловым выводом для печатного монтажа;
- П - розетка с прямым выводом для печатного монтажа (без гребенки);
- С - розетка с прямым выводом для струнного (объёмного) монтажа (с гребенкой);
- Н - вилка с выводами для печатного монтажа внахлест;
- М - модернизированный.
2 - Вид покрытия контактов:
- 1 - золото;
- 2 - серебро.
В- всеклиматическое исполнение.

Технические характеристикиГРПМ9:

Рабочий ток на контакт - не более 2 А.
Напряжение - 250 В.
Испытательное напряжение - 500 В.
Сопротивление контактов - не более 0,008 Ом.
Сопротивление изоляции - не менее 5000 МОм.
Электрическая прочность изоляции - 1200 В.
Емкость между контактами - не более 2,5 пФ.
Усилие расчленения соединителей - от 20 Н до 90 Н (от 2 кгс до 9 кгс).
Число сочленений-расчленений - 1000.
Гамма-процентная наработка при γ = 99% - 10 000 ч.
Гамма-процентный срок сохраняемости при γ = 97,5% - 25 лет.

Условия эксплуатацииГРПМ9:

Синусоидальная вибрация:
- диапазон частот - от 1 Гц до 4000 Гц;
- амплитуда ускорения - 300 м/с2.
Акустический шум:
- диапазон частот - от 50 Гц до 10 000 Гц;
- уровень звукового давления - 150 дБ.
Механический удар одиночного действия:
- пиковое ударное ускорение - 1500 м/с2;
- длительность действия - от 1 мс до 2 мс.
Механический удар многократного действия:
- пиковое ударное ускорение - 400 м/с2;
- длительность действия - от 2 мс до 10 мс.
Линейное ускорение - 500 м/с2.
Атмосферное пониженное рабочее давление - 1,3·10-4 Па (10-6 мм рт. ст.).
Температура среды пониженная - (-60° С).
Температура среды повышенная - 85° С;
Смена температур - от -60° С до +115° С.
Повышенная относительная влажность воздуха, при температуре 35° С - 98%.
Иней и роса, солнечная радиация, соляной туман, плесневые грибы.
Хвостовики контактов розеток должны допускать присоединение проводов сечением - не более 0,4 мм2.
