2РМД27Б19Ш5В1 (1989г.)

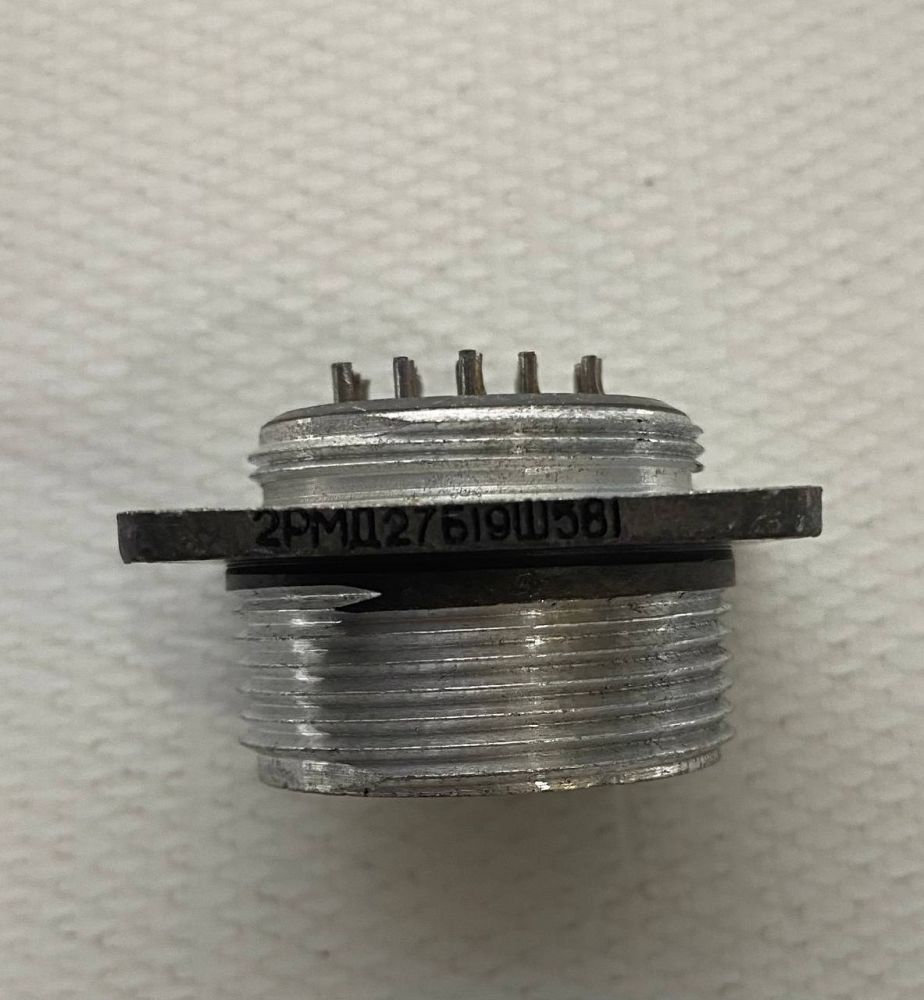

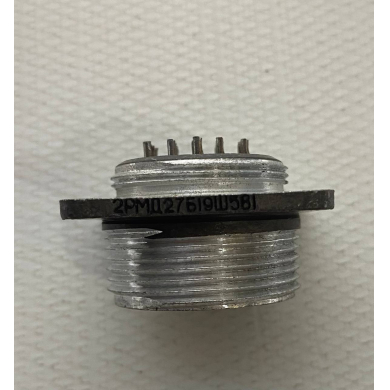

2РМД27Б19Ш5В1 вилка блочная (приборная) без патрубка с покрытием контактов серебром Соединитель 2РМД27Б19Ш5В1 цилиндрический низкочастотный негерметичный объемного монтажа с резьбовой фиксацией сочлененного положения.

Предназначен для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала. Используется для работы в узлах и  блоках радиоэлектронной аппаратуры общего и специального назначения. Соединители 2РМД изготавливаются восьми конструктивных исполнений по 13 типономиналов каждого исполнения, всего - 718 типоконструкций.

Соединители состоят из двух частей: розетки и вилки. Розетки и вилки могут быть как блочными (приборными), так и кабельными. Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.

Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов - серебро или золото. Предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка. Подсоединение проводов к хвостовикам контактов - методом пайки.
