ОНЦ-РГ-09-50/42-Р1 (1986г.)

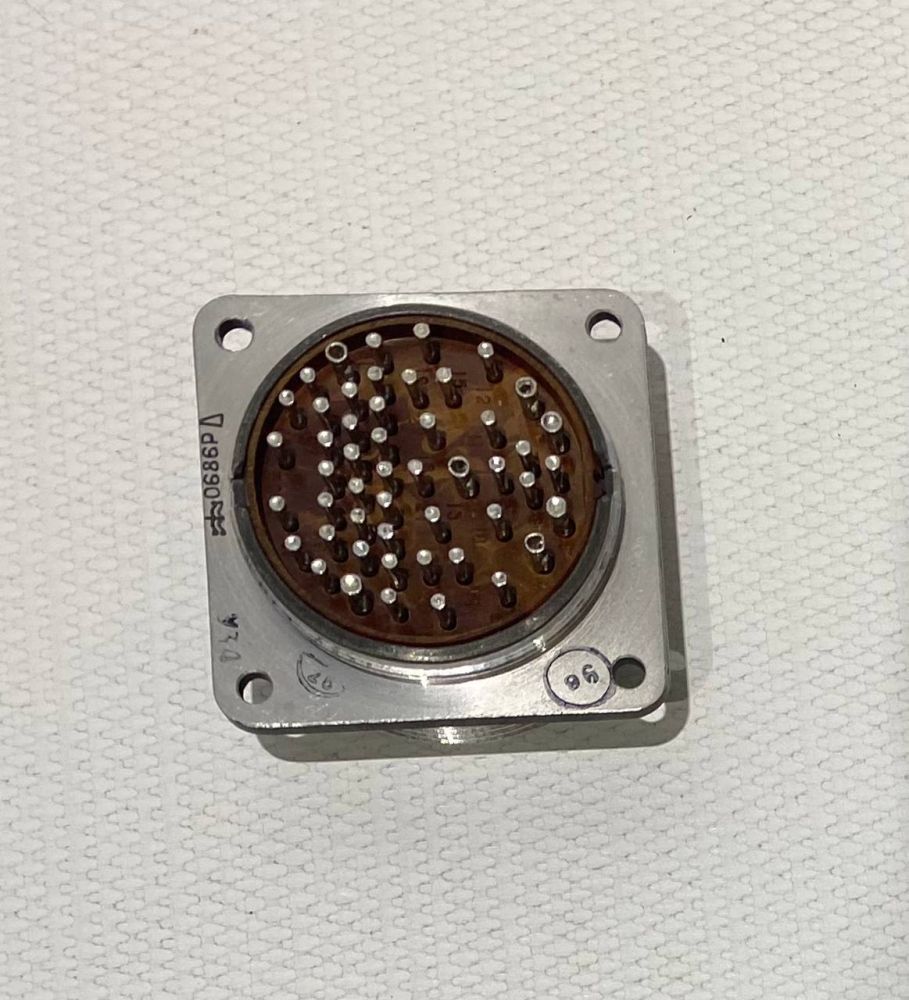

ОНЦ-РГ-09-50/42-Р1 розетка приборная без кожуха (патрубка) Соединитель ОНЦ-РГ-09-50/42-Р1 малогабаритный цилиндрический низкочастотный с резьбовой фиксацией сочлененного положения. Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 500 В. Используется для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения.

Соединители ОНЦ-РГ-09 состоят из  двух негерметичных частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.

Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом  меняется вид концевой гайки патрубка. Подсоединение проводов к хвостовикам контактов методом пайки. Покрытие контактов - никель. Часть соединителей ОНЦ-РГ-09 имеет общую схему расположения контактов с соединителями 2РМТ, другая часть с соединителями 2РМДТ. Соединители изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ. Категория качества: «ОТК».
