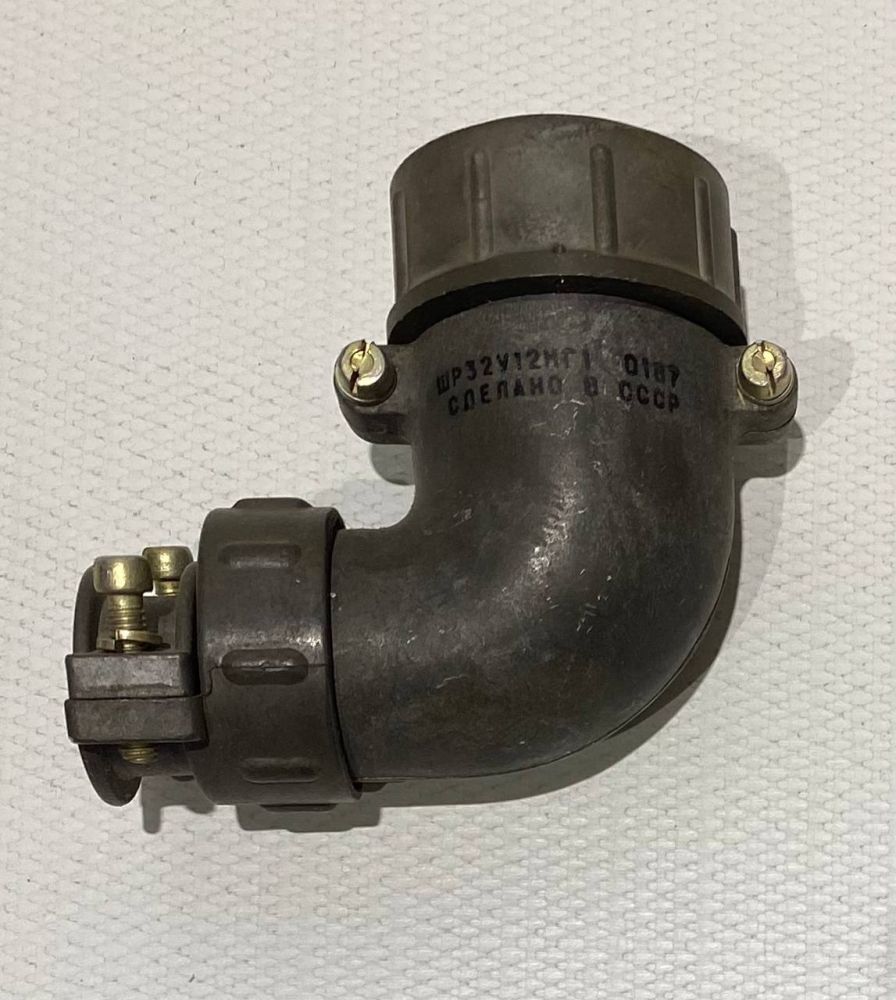

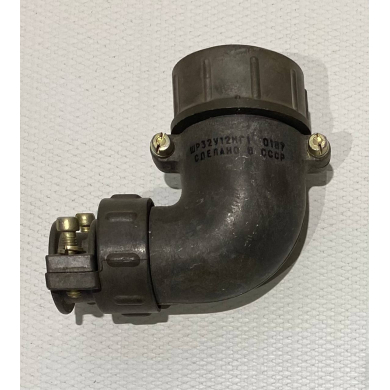

Разъем ШР32У12НГ1 вилка кабельная (1987г.)

  Разъем ШР32У12НГ1 – 12-ти контактная негерметичная кабельная вилка серии ШР, с выводом под неэкранированный кабель и угловым патрубком. Вилка имеет проходной диаметр 36 мм, обеспечивает соединение двенадцати контактов (шесть диаметром 1,5 мм и шесть 2,5 мм) с рабочей токовой нагрузкой до 10 А и 25 А на каждый соответственно. Токовая нагрузка на соединитель 210 А при напряжении переменного и постоянного тока до 850 В. Разъём ШР32У12НГ1 относится к группе цилиндрических кабельных низкочастотных низковольтных разъёмов. Корпусные детали изготовлены из алюминиевого сплава АЛ-11. Материалом изоляторов служит прессматериал карболит К-211-3. Штыри контактов вилки ШР – цилиндрические, материал латунь ЛС59-1. При наличии в конце маркировки разъёма буквы «Н» покрытие контакта – никель, при отсутствии буквы - покрытие серебро. Метод монтажа навесной (объемный). Сочленение соединителя - резьбовое, поляризация корпуса одношпоночная.
