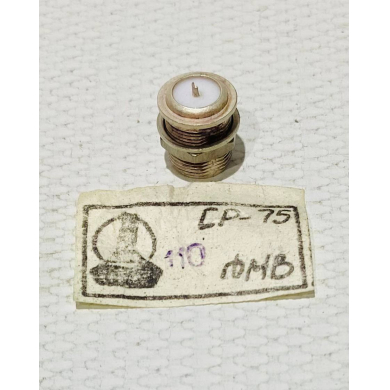

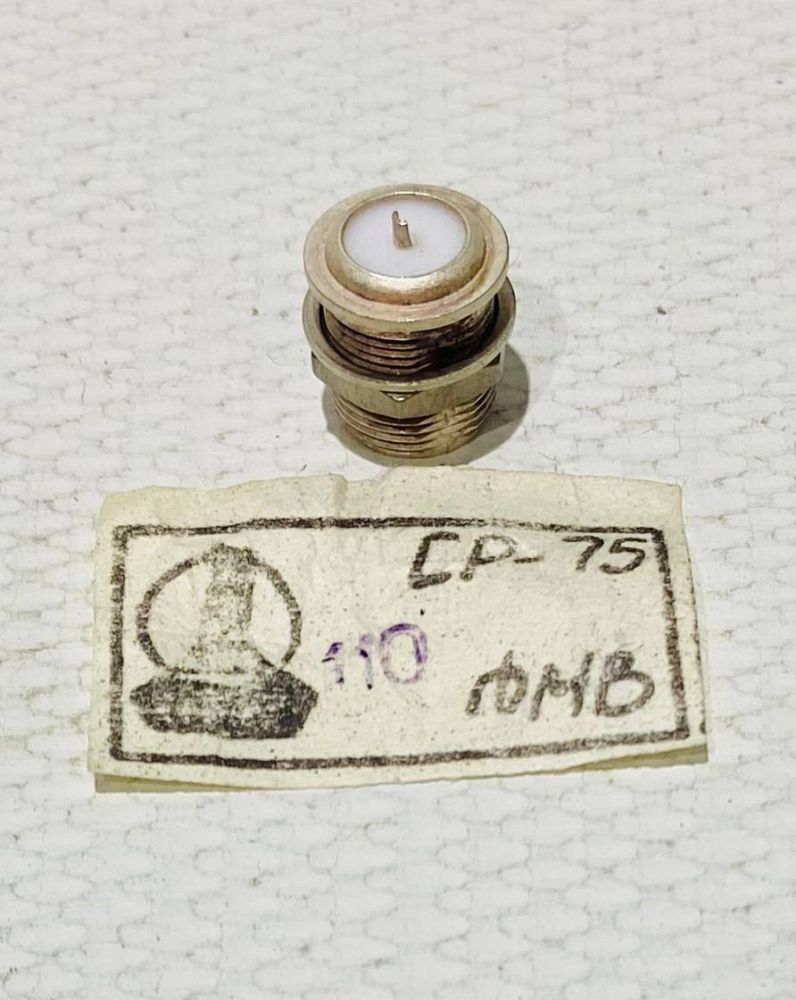

СР-75-110ФМВ

Розетки приборные прямые СР-75-110ФМВ коаксиальные негерметичные радиочастотные для объёмного монтажа резьбового сочленения, модернизированные. Предназначены для работы в электрических цепях радиочастотных трактов в диапазоне частот до 3000 МГц. Применяются для соединения и разъединения электрических цепей радиочастотных трактов в радиоэлектронной аппаратуре общего и специального назначения. Обеспечивают быстрое и надёжное соединение для передачи высокочастотных сигналов, в  том числе в условиях повышенной вибрации. Соединители радиочастотные коаксиальные СР-75-110ФМВ устойчивы к воздействию спецфакторов.

Основные технические и эксплуатационные характеристики соединителей радиочастотных СР-75-110ФМВ:

● Размер основного соединения: ...... М8х0,5;

● Волновое сопротивление: ...... 75 Ом;

● Предельная частота: ...... 3,0 ГГц;

● Рабочее напряжение в нормальных условиях: ...... 100 В;

● Сопротивление контактов «штырь–гнездо» и «корпус–корпус»: ...... 0,01 Ом;

● Тип резьбы: ...... метрическая;

● Материал корпуса: ...... латунь;

● Покрытие корпуса: ......  серебро;

● Материал контакта: ...... бронза;

● Покрытие контакта: ...... серебро;

● Материал диэлектрика: ...... фторопласт;

● Габариты (длина/ширина/высота): ...... 11,0/10,2/10,2 мм;

● Повышенная относительная влажность воздуха при +35°С: ...... 98 %;

● Диапазон рабочих температур: ...... -60 … +155 °С;

● Количество сочленений-расчленений: ...... 100;

● Масса соединителя: ...... 2,8 г.;

● Срок сохраняемости: ...... 15 лет.

Структура условного  обозначения радиочастотных коаксиальных соединителей: СР-75-110ФМВ СР - соединитель радиочастотный; 75 - величина волнового сопротивления, Ом; 110 - порядковый номер разработки; Ф или П - изоляционный материал - фторопласт или полиэтилен; М - модернизированный вариант исполнения;
