СРГ-50-312ФВ (1985г.)

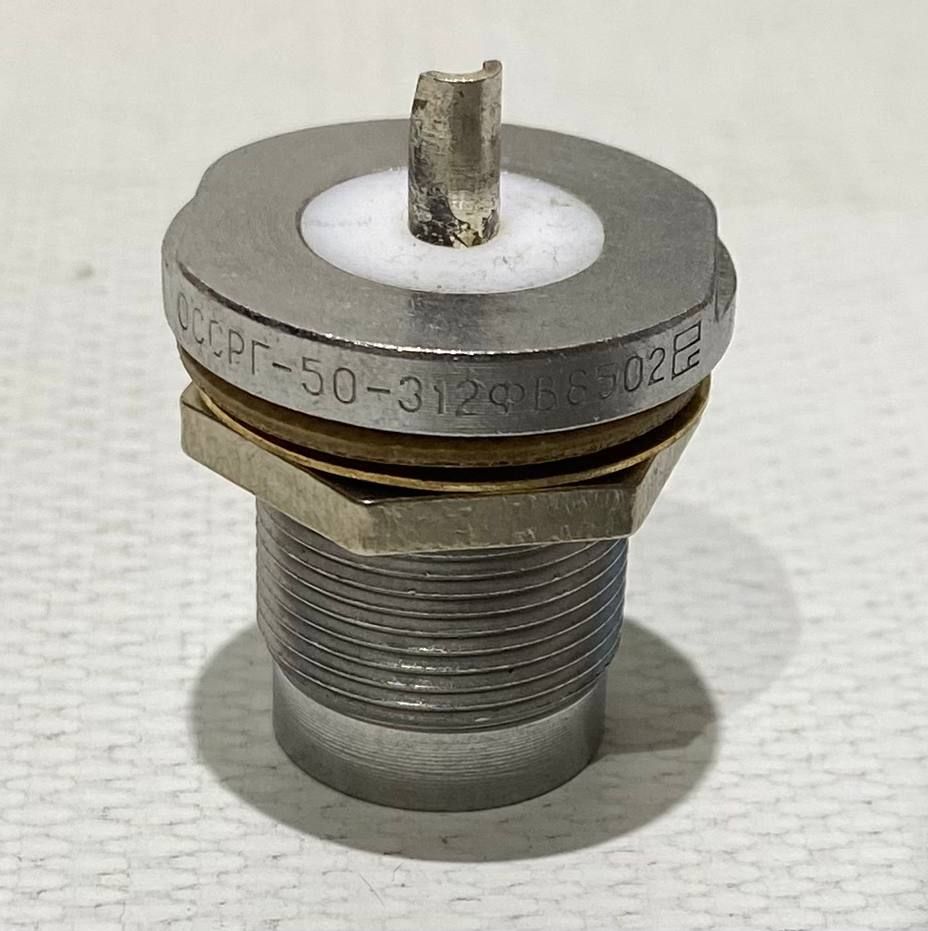

СРГ-50-312ФВ Розетки приборные прямые СРГ-50-312ФВ коаксиальные герметичные радиочастотные для объёмного монтажа резьбового сочленения. Предназначены для работы в электрических цепях радиочастотных трактов в диапазоне частот до 3000 МГц. Применяются для соединения и разъединения электрических цепей радиочастотных трактов в радиоэлектронной аппаратуре общего и специального назначения. Обеспечивают быстрое и надёжное соединение для передачи высокочастотных сигналов, в том числе в условиях повышенной вибрации. Соединители радиочастотные коаксиальные СРГ-50-312ФВ устойчивы к воздействию спецфакторов. Категория качества: «ОТК», «ВП», «ОС». Технические условия:    - приёмка «5» ВР0.364.014ТУ;    - приёмка «9» ВР0.364.014ТУ, ВР0.364.055ТУСД. Основные технические и эксплуатационные характеристики соединителей радиочастотных СРГ-50-312ФВ: ● Размер основного соединения: ...... М18х1;

● Волновое сопротивление: ...... 50 Ом;

● Предельная частота: ...... 3,0 ГГц;

● Рабочее напряжение  в нормальных условиях: ...... 1000 В;

● Сопротивление контактов «штырь–гнездо» и «корпус–корпус»: ...... 0,01 Ом;

● Тип резьбы: ...... метрическая;

● Материал корпуса: ...... нержавеющая сталь;

● Материал контакта: ...... прецизионный сплав, бронза, латунь;

● Покрытие контакта: ...... серебро;

● Материал диэлектрика: ...... фторопласт;

● Габариты (длина/ширина/высота): ...... 36,0/26,0/26,0 мм;

● Повышенная относительная влажность воздуха при +35°С: ......  98 %;

● Диапазон рабочих температур: ...... -60 … +155 °С;

● Количество сочленений-расчленений: ...... 500;

● Масса соединителя: ...... 36,0 г.;

● Срок сохраняемости: ...... 15 лет.

Структура условного обозначения радиочастотных коаксиальных соединителей: СРГ-50-312ФВ СР - соединитель радиочастотный; Г - герметичное исполнение; 50 - величина волнового сопротивления, Ом; 312 - порядковый номер разработки; Ф или П - изоляционный материал -  фторопласт или полиэтилен; В - всеклиматическое исполнение по ГОСТ В 2039404-81
