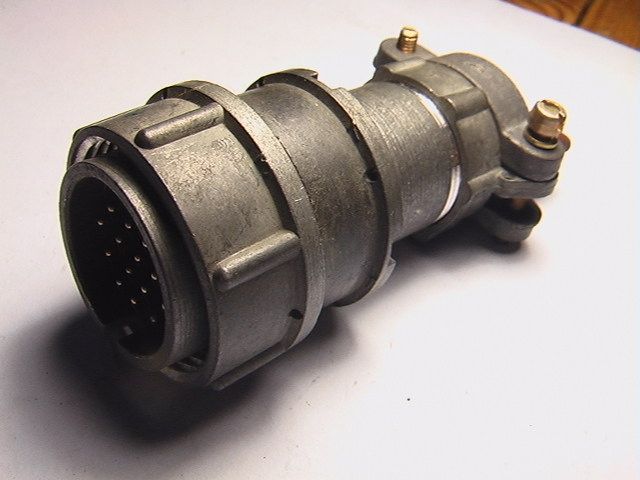

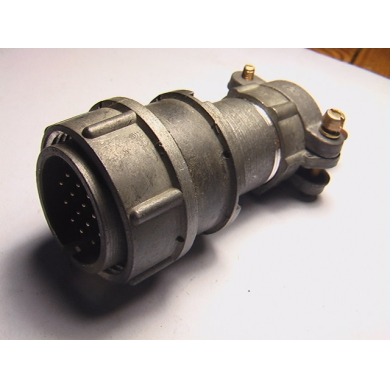

Вилка 2РМД27КПН19Ш5В1 (1987г.)

       2РМД27КПН19Ш5В1 вилка кабельная с прямым патрубком, гайкой для неэкранированного кабеля и покрытием контактов серебром Соединитель 2РМД27КПН19Ш5В1 цилиндрический низкочастотный негерметичный объемного монтажа с резьбовой фиксацией сочлененного положения. Предназначен для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала. Используется для работы в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Соединители 2РМД изготавливаются восьми конструктивных исполнений по 13 типономиналов каждого исполнения, всего - 718 типоконструкций. Соединители состоят из двух частей: розетки и вилки. Розетки и вилки могут быть как блочными (приборными), так и кабельными. Блочная часть соединителей изготавливается без патрубков или с прямыми  патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов - серебро или золото. Предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка. Подсоединение проводов к хвостовикам контактов - методом пайки. Изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ2.1  по ГОСТ 15150-69. Категория качества: «ОТК», «ВП», «ОС». Технические условия:   - приёмка «1» АШДК.434410.062ТУ;   - приёмка «5» ГЕ0.364.126ТУ;   - приёмка «9» ГЕ0.364.126ТУ, бР0.364.045ТУ. Гарантийный срок хранения 15 лет со дня изготовления. Гарантийная наработка:   - 1000 часов во всех режимах и условиях, допускаемых ТУ;   - 100000 часов в облегчённом режиме. Гарантийная наработка исчисляется в пределах гарантийного срока хранения. Структура условного обозначения: 2РМД27КПН19Ш5В1 2РМД - тип соединителя; 27 - условный размер корпуса; К - вид корпуса: К - кабельный, Б - блочный (приборный); П - вид патрубка: П - прямой, У - угловой; Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля; 19 - количество контактов; Ш - часть соединителя: Ш - вилка; Г - розетка; 5 - обозначение сочетания контактов; В - покрытие контактов: А - золото, В - серебро; 1 - теплостойкость 1 - 100°С; 2 - 200°С; Л - левая розетка (только для проходных вилок).
