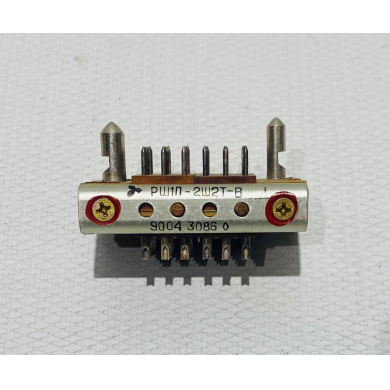

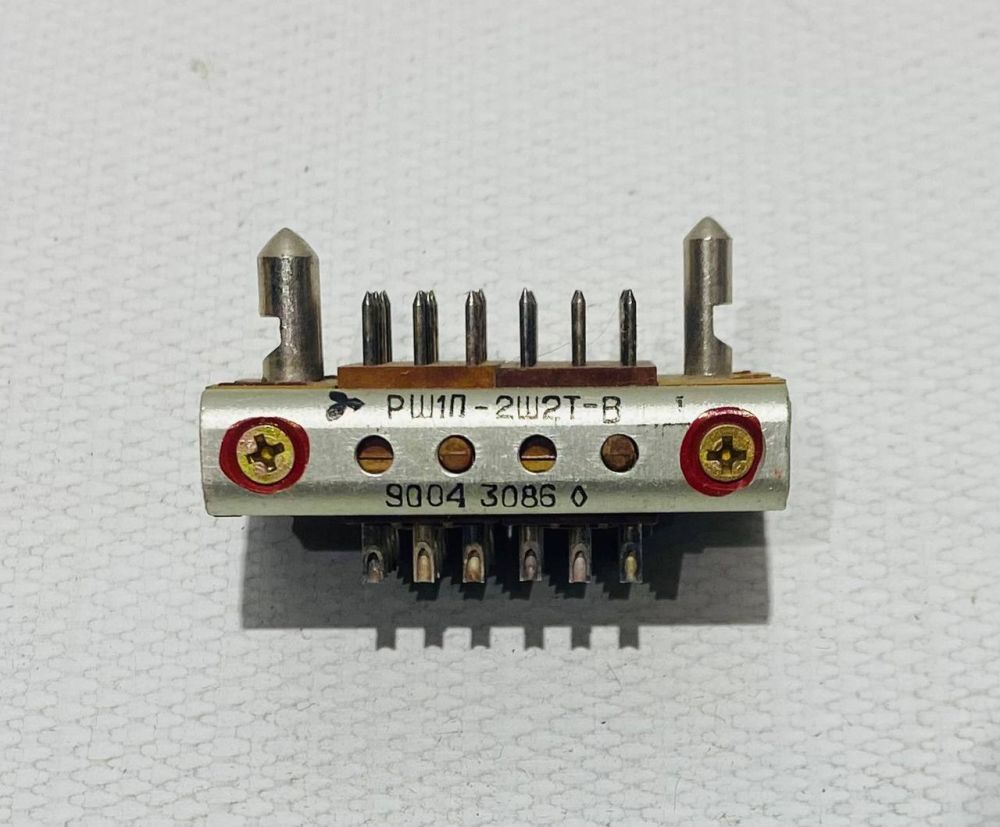

Вилка приборная РШ1П-2Ш2Т-В (1990Г.)

Назначение и описание.
Соединители электрические прямоугольные наборные комбинированные врубные или самозапирающиеся. Применяются для соединения и разъединения низкочастотных, радиочастотных и высоковольтных электрических цепей электро и радиотехнической аппаратуры. Конструкция соединителей позволяет комбинировать контактный набор и получать в одном соединителе низкочастотные, радиочастотные и высоковольтные контакты.
Соединители состоят из двух частей: наборной вилки (РШ) или наборной розетки (РГ).
Вилки и розетки изготавливается без кожуха, с прямым кожухом, с угловым кожухом.
Для предупреждения саморасчленения кабельных, приборных и блочных частей соединители снабжены замками-защелками.
Блочные части соединителей имеют «плавающее» устройство для обеспечения самоориентации при их установке на съемных блоках аппаратуры.
Покрытие контактов - серебро. Метод монтажа - пайка.
Сочленение и расчленение соединителей должно производиться при отсутствии тока через их контакты. Устойчивы к воздействию морского тумана, плесневых грибов, инея, росы и солнечной радиации. Соединители типа РГ предназначены для внутреннего монтажа и изготавливаются во всеклиматическом исполнении «В».
Категория качества: «ОТК», «ВП».
Технические условия: - ОСТ В 11 0121-91, - ОЮ0.364.008ТУ, - НЩ0.364.008ТУ.

Структура условного обозначения: РШ1П-2Ш2Т-В
Р - соединитель низкочастотный прямоугольный для внутреннего монтажа;
Ш - часть соединителя:
Ш - штыревой контакт (вилка) для печатного монтажа,
Г - гнездовой контакт (розетка) для объемного монтажа;
1 - условный типоразмер корпуса (1, 2, 3, 4, 5, 6, 7, 9, 11);
П - конструктивная разновидность корпуса:
П - приборный без кожуха (вилка),
ПКП - приборно-кабельный с кожухом прямым (вилка),
ПКУ - приборно-кабельный с кожухом угловым (вилка),
КП - кабельный с кожухом прямым (розетка),
КУ - кабельный с кожухом угловым (розетка),
Б - блочный без кожуха (вилка, розетка),
БКП - блочный с кожухом прямым (розетка),
БКУ - блочный с кожухом угловым (розетка);
* В условном обозначении корпусов вилок блочных без кожухов, предназначенных для сочленения только с блочной розеткой без кожуха и розеткой без кожуха и замков, обозначение конструктивной разновидности корпуса отсутствует условное обозначение типовых колодок, набираемых в корпус.

2Ш2Т- Структура условного обозначения типовых колодок, набираемых в корпус:
2 - количество подряд набранных колодок данного наименования, без цифры - одна набранная колодка данного наименования;
Ш - вид контакта типовых колодок, набираемых в корпус: Ш - вилка, Г - розетка, П - без контактов (пустая);
2 - номер сочетания контактов для вилки и розетки: 1,2,3,4,5. В пустых колодках, номер сочетания контакта: 1 - одинарная; 2 - двойная; 3 - тройная.
Т - типовые колодки с повышенной теплостойкостью.

В - всеклиматическое исполнение.

Технические характеристики:

Общие характеристики соединителей РГ, РШ: Технические параметры соединителей РГ, РШ:
