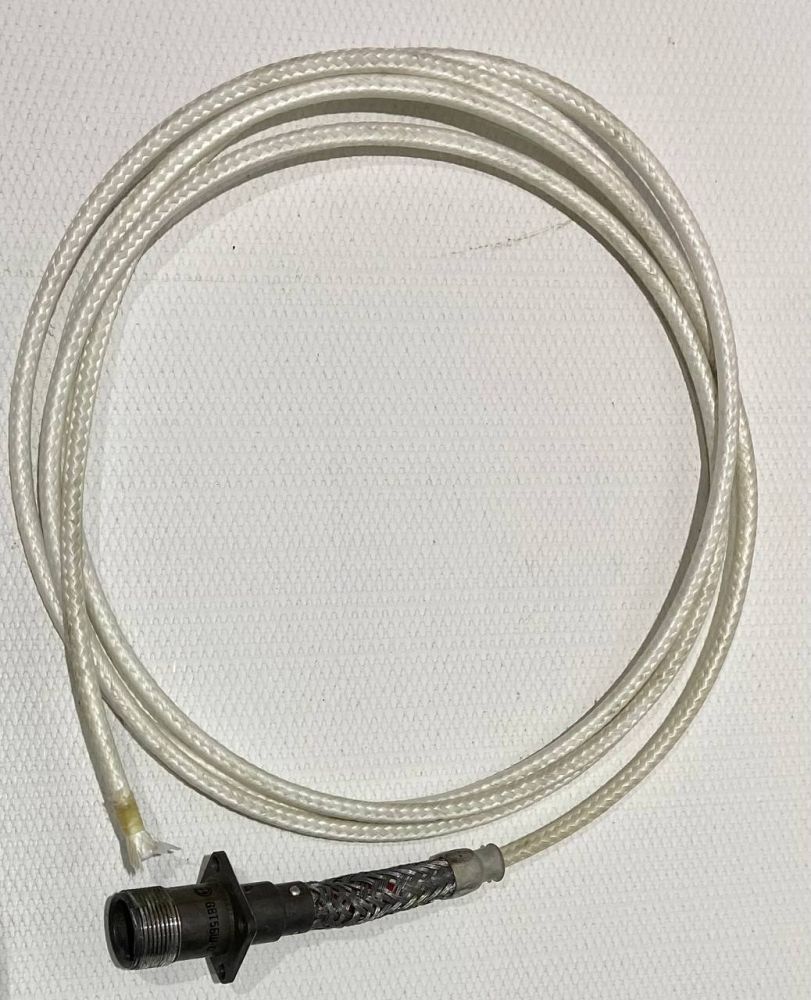

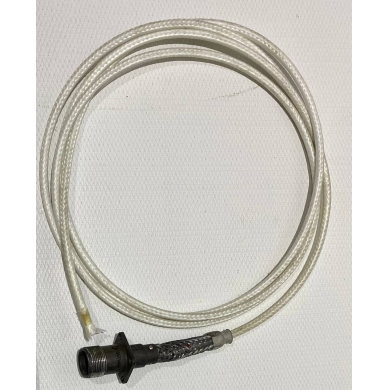

Вилка приборная ВВТ-5-БШ-2000

Назначение.
Соединители цилиндрические низкочастотные ВВТ применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Условное обозначение ВВТ-5-БШ-2000
ВВТ - Тип соединителя;
5 - Рабочее напряжение (5, 10, 20). кВ
Б - Конструктивное исполнение соединителя:
Б - блочный (приборный) герметичный;
Н - блочный негерметичный;
К - кабельный;
Ш - Вид контакта:
Ш - штырь (вилка);
Г - гнездо (розетка);
ГШ - кабельная розетка и кабельная вилка, установленные одновременно на противоположных концах провода;
2000- Длина замонтированного провода, мм.

Технические характеристики ВВТ-5-БШ-2000
Максимальное рабочее напряжение: - 5 кВ;
Рабочий ток на контакт: не более 4 А.
Сопротивление изоляции в нормальных климатических условиях: не менее 1000 МОм.
Число сочленений-расчленений: 500.
Минимальная наработка: 500 ч.
Минимальный срок сохраняемости: 8 лет.
Сочленение с винтовой фиксацией и кодирующим элементом: резьбовое.
Исполнение блочной части соединителя: герметичное.
Утечка воздуха: не более 0,34 л/ч.
Покрытие контактов у изделий розетки, вилки ВВТ: серебро.
Поставка: с замонтированным проводом (ПВМФО-5-С-0,50-4,0).

Условия эксплуатации
Температура окружающего воздуха: от -60° С до +125° С.
Смена температур: от -60° С до +125° С.
Атмосферное пониженное давление рабочее: 0,13 мПа (10-6 мм рт. ст.).
Допустимая вибрация изделия вилка, розетка ВВТ:
- диапазон частот - от 5 Гц до 600 Гц;
- ускорение - 120 м/с2.
Ускорение:
- многократных ударов - 1500 м/с2;
- линейных нагрузок - 1000 м/с2.
Климатическое исполнение изделия розетка, вилка ВВТ: умеренный и холодный климат (УХЛ).
