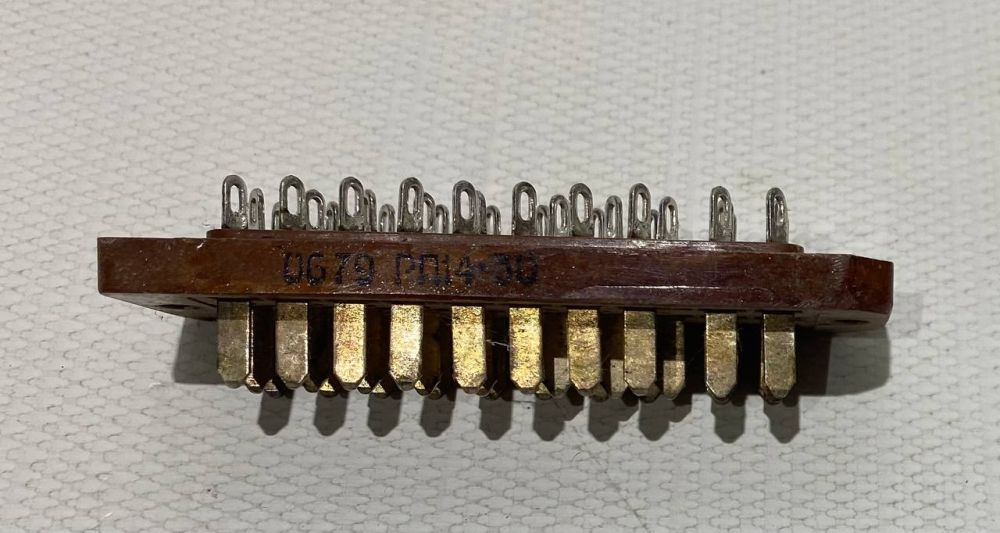

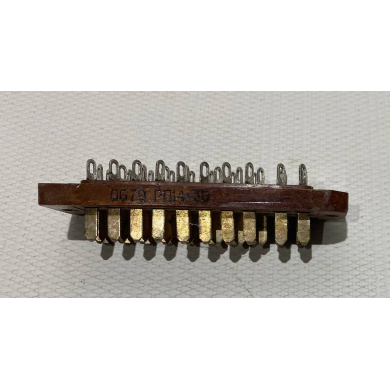

Вилка РП14-30 (1979г.)

Вилки и розетки имеют направляющие элементы-ловители, оснащены универсальными металлическими корпусами с замками и имеют прямой и угловой входы кабеля. Соединители всеклиматического исполнения, имеющие кабельные корпуса, изготавливаются в пылебрызгозащитных (с уплотнительной прокладкой) корпусах. Для крепления кабеля в корпусе служит втулка. Контакты вилок и розеток – «плавающие».

Основные технические характеристики:

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Максимальное рабочее напряжение (амплитудное значение), В   800

Рабочий ток на каждый контакт соединителя при его равномерной нагрузке, А    5

Сопротивление изоляции, мОм, не менее    50000

Сопротивление контактов, мОм, не более    3

Электрическая прочность изоляции, В, не менее      2550

СТОЙКОСТЬ К ВВФ

Климатическое исполнение по ГОСТ В 20.39.404-81  В, УХЛ

Температура окружающей среды при эксплуатации, °С:

— минимальная            -60

— максимальная           +100

Пониженное рабочее атмосферное давление, мм.рт.ст.      1×10-12

Повышенная влажность воздуха при t=35 °С, %           98

Синусоидальная вибрация:

— в диапазоне частот, Гц          1—3000

— с ускорением, g        40

НАДЕЖНОСТЬ

Гамма-процентная минимальная наработка до отказа, ч:

— ВП    7000

— ОТК  10000

Число сочленений – расчленений       3000

Гамма-процентный срок сохраняемости, лет:

— при покрытии контактов серебром:

— ВП    15

— ОТК  15

— при покрытии контактов химическим пассивированием:

— ОТК  6

Схема построения условного обозначения:

РП14–5(10,16,30)ЛО–5–В

РП          — тип соединителя: ручного сочленения (расчленения)

14           — порядковый номер разработки

5(10,16,30)         — количество контактов

Л             — наличие ловителей (направляющих штырей и втулок)

О            — облегченный вариант изолятора

5             — покрытие рабочей части контактов:

без букв и цифр – серебром

5 – химическое окисное пассивное покрытие

В             — всеклиматическое исполнение
