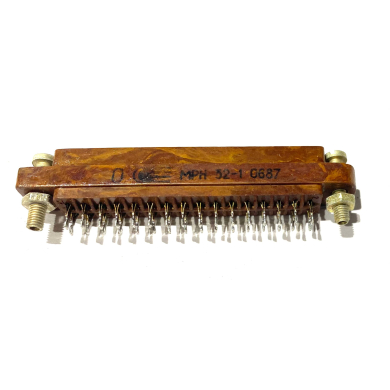

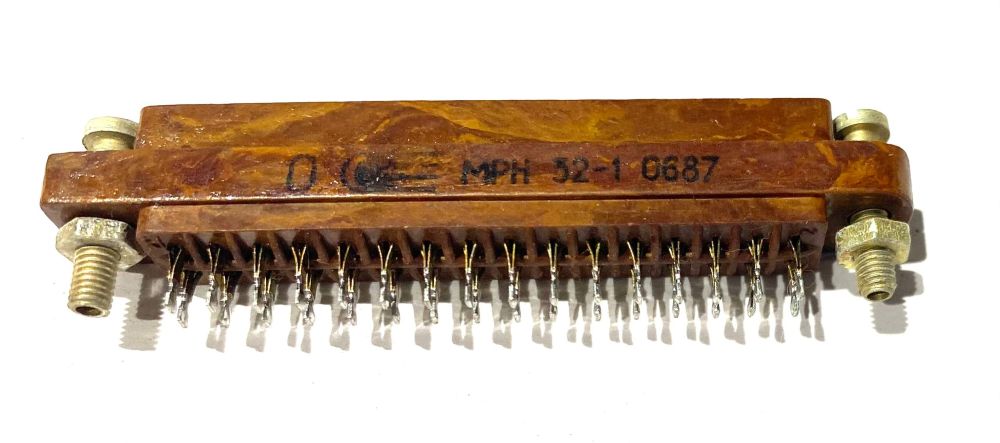

Розетка МРН-32-1 (карболит) (1991г.)

Соединители МРН32-1 розетка - электрические низкочастотные прямоугольные малогабаритные для печатного и объемного монтажа, предназначенные для работы в цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 400 В и силе тока до 1 А.
Применяются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Соединители МРН состоят из двух частей: вилки и розетки.
Вилки и розетки однорядные и двухрядные печатного монтажа изготавливаются в двух вариантах: с механическим креплением на плату и без него.
Розетки однорядные и двухрядные объемного монтажа изготавливаются только с механическим креплением на плату.
Вид покрытия контактов - золото, серебро.
Метод монтажа - пайка.
Соединители МРН предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении [В] по ГОСТ РВ 20.39.414.1.
Категория качества: «ВП», «ОС».
Технические условия:
  - приёмка «5» ОЮ0.364.003ТУ;
  - приёмка «9» ОЮ0.364.003ТУ, НЩ0.364.005ТУ.
Гарантийный срок хранения соединителей МРН - 12 лет со дня изготовления.
Гарантийная наработка:
  - 5000 часов во всех режимах и условиях, допускаемых ТУ;
  - 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
МРН32-3 розетка
МРН - малогабаритный разъем низкочастотный;
32 - Количество контактов: 4, 8, 14, 22, 32, 44;
1 - Тип монтажа:
   - 1, 2 (для розеток) – объемный монтаж;
   - 3, 4 (для розеток) – печатный монтаж;
   - 1, 2 (для вилок) - печатный монтаж.
