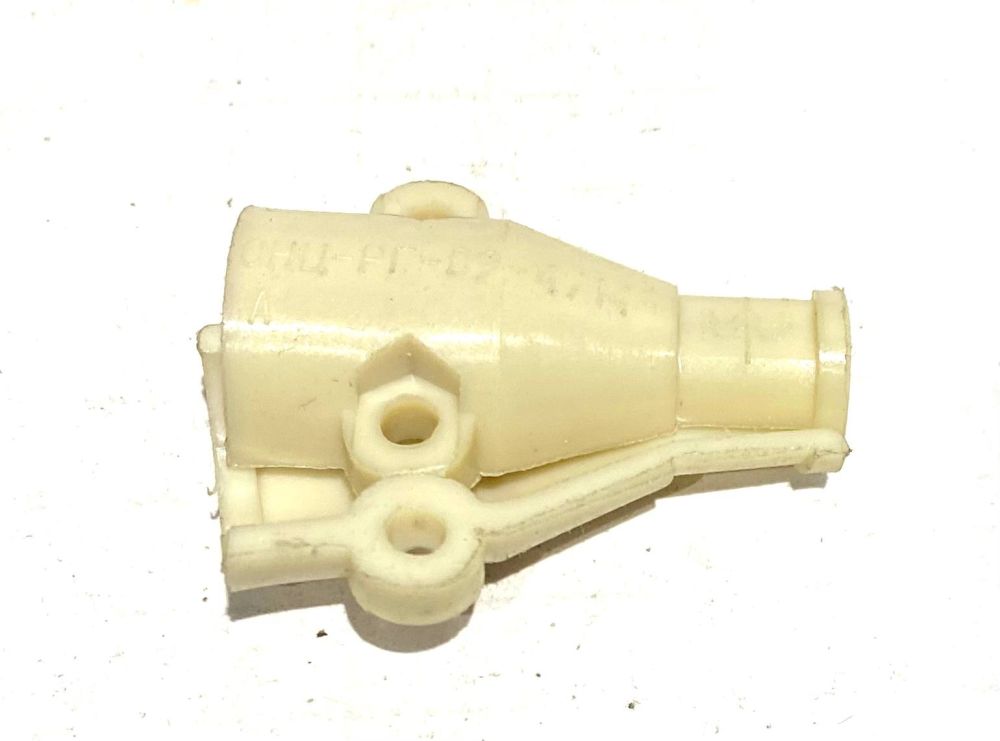

Кожух (патрубок) ОНЦ‑РГ‑09‑4/14‑Р18 (1990г.)

Патрубок в составе разъёма ОНЦ‑РГ‑09‑4/14‑Р18 — конструктивный элемент кабельной розетки, обеспечивающий:

• механическую защиту места ввода кабеля;

• фиксацию и герметизацию кабельного ввода (в экранированных исполнениях);

• сопряжение с ответной частью (блочной вилкой) при сочленении.

Расшифровка маркировки

В обозначении ОНЦ‑РГ‑09‑4/14‑Р18:

• ОНЦ‑РГ‑09 — серия цилиндрических низкочастотных разъёмов;

• 4 — количество контактов (4 гнезда);

• 14 — условный размер корпуса (диаметр ~22 мм);

• Р — розетка (гнездовая часть);

• 18 — конструктивное исполнение: кабельная часть с прямым экранированным патрубком (пластмассовое исполнение).

Конструктивные особенности патрубка

• Тип: прямой патрубок (не угловой);

• Экранирование: да (совместим с экранированными кабелями);

• Материал: пластмасса (в данном исполнении);

• Крепление кабеля: гайка для экранированного кабеля (тип «Э» в классификации);

• Поляризация: одношпоночная (исключает ошибочное сочленение);

• Герметичность: отсутствует (негерметичный разъём).

Функциональные параметры

• Рабочее напряжение: до $500\text{В}$;

• Ток на контакт: до $5\text{А}$ (для контактов Ø $1\text{мм}$);

• Частота: до $3\text{МГц}$;

• Сопротивление контактов: ≤ $50\text{мОм}$;

• Сопротивление изоляции: ≥ $5000\text{МОм}$;

• Количество сочленений: 500 циклов;

• Наработка: $10000\text{ч}$;

• Температурный диапазон: от −60 ∘C до +70 ∘C;

• Влажность: до $98\%$ при +25 ∘C.

Совместимость

Патрубок обеспечивает сочленение с блочными вилками серий:

• 2РМТ14БПН4В1В1В;

• 2РМТ14БПЭ4В1В1В;

• 2РМТ14БУН4В1В1В;

• 2РМТ14БУЭ4В1В1В.

Важно: кабельная розетка (с патрубком) соединяется только с блочной вилкой (без патрубка). Соединение двух кабельных или двух блочных частей невозможно.

Габаритные размеры

• Диаметр корпуса: $22\text{мм}$;

• Высота корпуса с патрубком: $51\text{мм}$.
