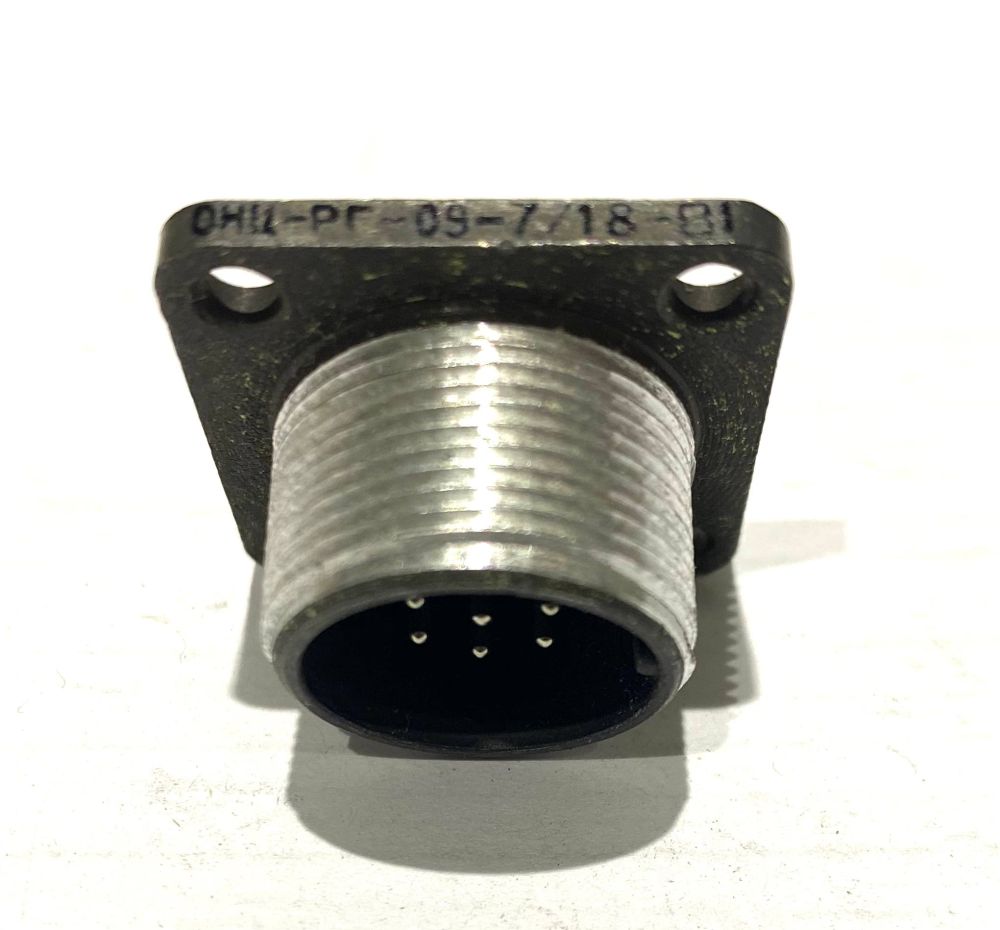

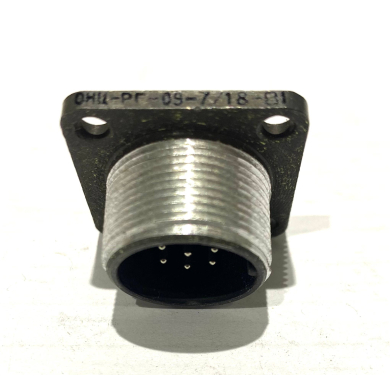

Вилка блочная ОНЦ-РГ-09-7/18-В1 (2003г.)

Соединители ОНЦ-РГ-09 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов.
Соединители состоят из двух негерметичных частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
Покрытие контактов: никель.
Соединители предназначены для монтажа экранированными или неэкранированными кабелями (проводами) при этом изменяется вид концевой гайки патрубка.
Соединители предназначены для внутреннего монтажа в климатическом исполнении УХЛ в соответствие с техническими условиями бР0.364.082 ТУ.
Часть соединителей ОНЦ-РГ-09 имеет общую схему расположения контактов с соединителями 2РМТ, другая часть - с соединителями 2РМДТ по ГЕО 364.126 ТУ.
Возможно применение эксплуатационных металлических приборных и кабельных заглушек соединителей серии 2РМТ.

Условное обозначение ОНЦ-РГ-09-7/18-В1

ОНЦ-РГ-09 - тип соединителя - соединитель низкочастотный цилиндрический;
7 - количество контактов (4, 7, 10, 19, 24, 32, 45, 50);
18 - условный размер корпуса (14, 18, 22, 24, 27, 30, 33, 39, 42);
В - вид контакта:
- В - вилка (штырь);
- Р - розетка (гнездо).
1 - конструктивное исполнение:
- 1 - приборная часть без кожуха (патрубка)
- 2 - приборная часть неэкранированная с прямым кожухом (патрубком)
- 3 - приборная часть экранированная с прямым кожухом (патрубком)
- 11 - кабельная часть без кожуха (патрубка)
- 12 - кабельная часть неэкранированная с прямым кожухом (патрубком)
- 13 - кабельная часть экранированная с прямым кожухом (патрубком)
- 14 - кабельная часть неэкранированная с угловым кожухом (патрубком)
- 15 - кабельная часть экранированная с угловым кожухом (патрубком)

Общие технические характеристики разъемов типа ОНЦ-РГ-09:
