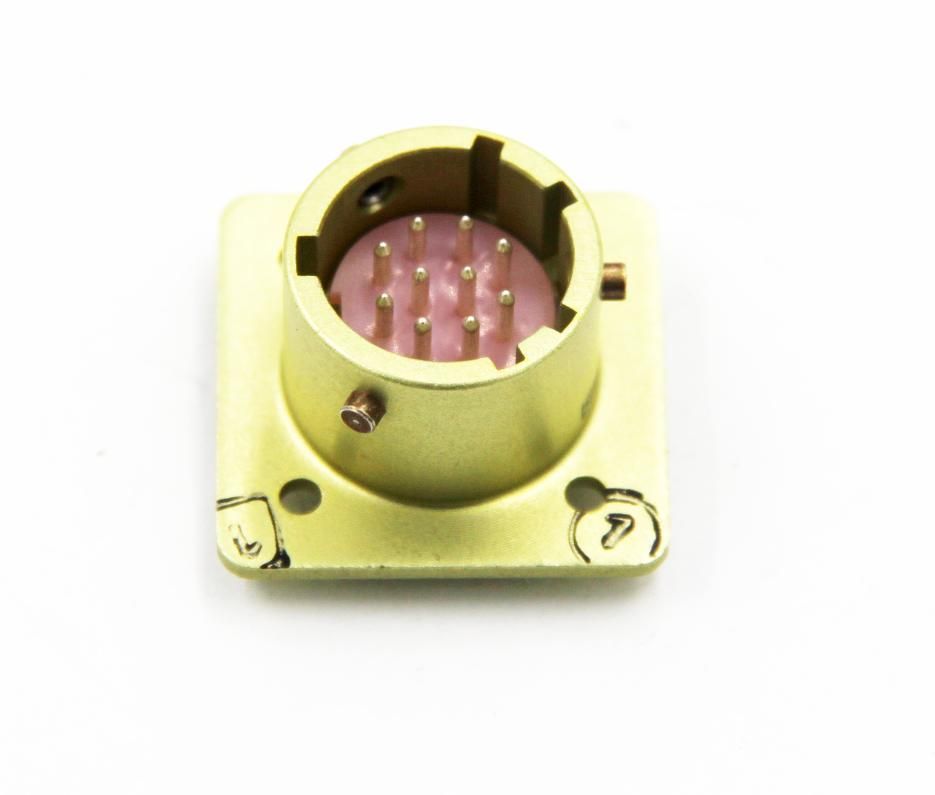

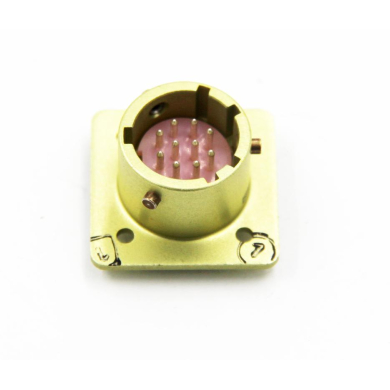

Вилка приборная ОНЦ-БС-1-10/14-В1-3-В (03.09г.)

Соединители ОНЦ-БС-1(2), предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую от несанкционированного сочленения.
Сочленение соединителей - байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 - золото.
Соединители изготавливаю для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030 ТУ.

Условное обозначение ОНЦ-БС-1-10/14-В1-3-В

ОНЦ-БС - тип соединителя - соединитель низкочастотный цилиндрический.
1 - вид покрытия контактов
- 1 - серебро,
- 2 - золото.
10 - количество контактов (4, 7, 10, 19, 32, 50);
14 - условный размер корпуса (10, 12, 14, 18, 22, 27);
В - вид контакта:
- В - вилка (штырь);
- Р - розетка (гнездо).
1 - конструктивное исполнение:
- 1 - приборная вилка без кожуха;
- 12 - кабельная розетка с кожухом.
3 - многопозиционная поляризация корпусов (1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20)
В - всеклиматическое исполнение.

Общие технические характеристики разъемов типа ОНЦ-БС-1:
