Розетка РГ1-Б-Г2ТГ4Т-В (1991г.)

Артикул:

Стоимость доставки: курьером от 500 руб. (доступен самовывоз)

Цена с НДС требует уточнения у менеджера

Наличие: на складе в Ярославле

Акция: купить со скидкой: +7 (4852) 45-80-64
info@speckip.ru

600 руб.

Отложить

Подробнее о доставке

Характеристики

Описание

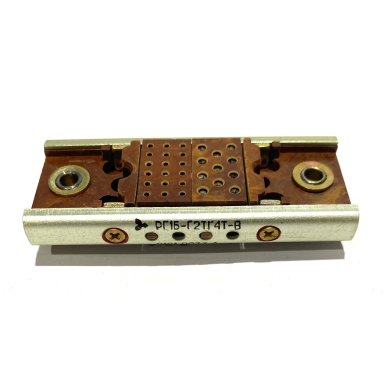

РГ1-Б-Г2ТГ4Т-В (1991 г.) — прямоугольный соединитель (розетка)

Тип и назначение

Это разъём типа РГ (розетка, гнездо) из серии прямоугольных соединителей ручного соединения. Предназначен для коммутации электрических цепей с нагрузкой:

до 15 А (сила тока на контакт);
до 500 В (рабочее напряжение).

Используется в:

радиоэлектронной аппаратуре;
промышленных системах управления;
военной и авиационной технике;
измерительных приборах.

Расшифровка обозначения

РГ — розетка (гнездо), прямоугольный разъём;
1 — условный типоразмер корпуса (один из стандартных: 1, 2, 3, 4, 5, 7, 11);
Б — вариант конструктивного исполнения (может обозначать особенности кожуха или крепления);
Г — вид соединителя (Г — розетка/гнездо);
2Т — типовая колодка с повышенной теплостойкостью (Т — теплостойкость), количество или тип контактов;
Г4Т — дополнительная колодка (Г — гнездо, 4 — количество или тип, Т — теплостойкость);
В — всеклиматическое исполнение (устойчив к экстремальным температурам и влажности).

Конструктивные особенности

Корпус — блочный или кабельный (с прямым/угловым кожухом, в зависимости от исполнения «Б»).
Контакты — посеребрённые, обеспечивают низкое сопротивление (от 0,75 мОм до 5 мОм для НЧ, до 10 мОм для ВЧ).
Сочленение — врубное, с замковым устройством (быстроразъёмное, самозапирающееся).
Ловители и фиксирующие замки — для надёжности соединения.

Технические характеристики

Рабочая температура: от –60 °C до +70 °C.
Сопротивление изоляции:
- до 500 В — не менее 5 000 МОм;
- свыше 500 В — не менее 10 000 МОм.
Наработка: не менее 1 000 часов.
Число операций сочленения/расчленения: не менее 500 раз.
Устойчивость к нагрузкам:
- вибрация (1–2 000 Гц, ускорение до 30 g);
- удары (ускорение до 150 g);
- линейные нагрузки (ускорение до 100 g).

Особенности исполнения

Разъём произведён в 1991 году, соответствует стандартам советской/российской промышленности того времени. Отличается:

высокой надёжностью (типично для военной и промышленной электроники СССР);
устойчивостью к жёстким условиям эксплуатации;
долговечностью (при соблюдении условий хранения и эксплуатации).

Совместимость

Взаимосочленяем с вилками (штыревыми разъёмами) серии РШ с соответствующим типоразмером и исполнением. Например, ответной частью может быть РШ1-Б-Ш2Т-В.
