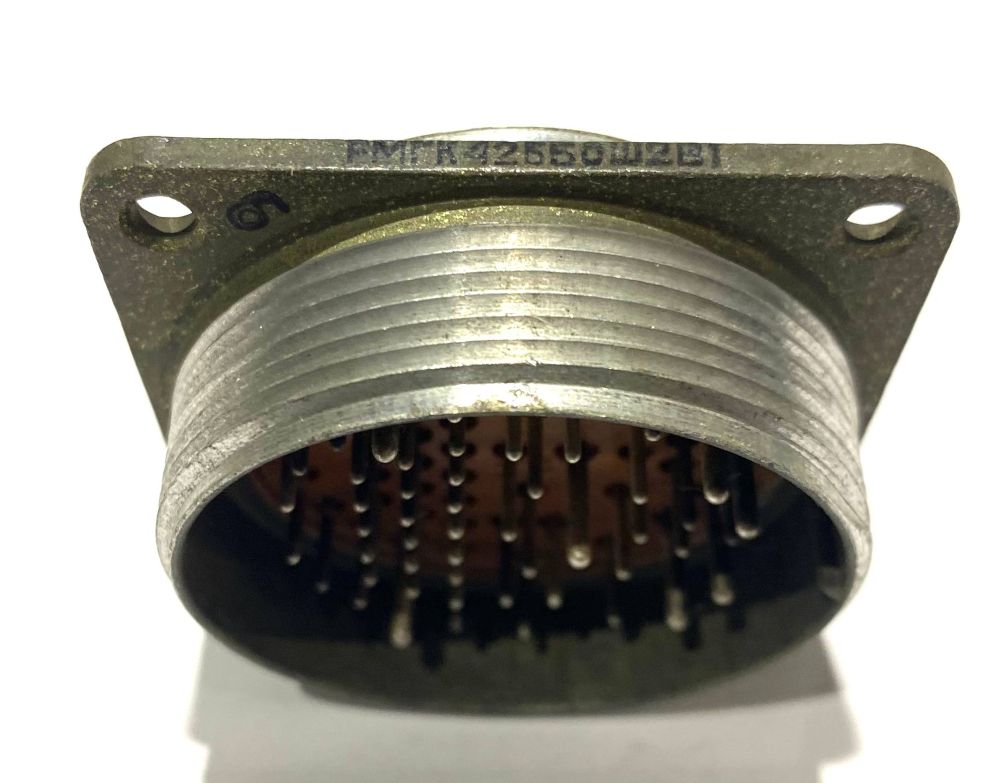

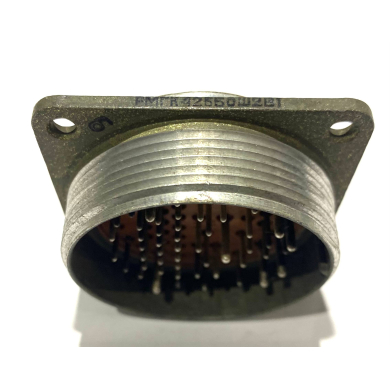

Вилка блочная РМГ42Б50Ш2В1 (1981г.)

Вилка РМГ42Б50Ш2В1 — это низкочастотный цилиндрический малогабаритный герметичный разъём, предназначенный для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Используется в радиоэлектронной и радиотехнической аппаратуре специального и общего назначения.

Расшифровка условного обозначения

• РМГ — тип соединителя;

• 42 — условный размер корпуса;

• Б — вид корпуса: блочный (приборный);

• 50 — количество контактов;

• Ш — часть соединителя: вилка;

• 2 — обозначение сочетания контактов (43 контакта диаметром 1 мм и 7 контактов диаметром 1,5 мм);

• В — покрытие контактов: серебро;

• 1 — теплостойкость 100 °C.

Основные характеристики

• Материал корпуса: алюминиевый сплав АЛ-11, покрытие — оксидирование.

• Цвет корпуса: серый.

• Материал изолятора: карболит, цвет — коричневый.

• Количество контактов: 50.

• Диаметр контактов: 43 контакта — 1 мм, 7 контактов — 1,5 мм.

• Форма контактов: круглые, штырь.

• Извлекаемые контакты: нет.

• Поляризация корпуса: одношпоночная.

• Герметичность: да.

• Метод сочленения: резьбовой.

• Метод монтажа: механический — на панель, электрический — пайка.

• Рабочее напряжение: до 700 В.

• Рабочий ток на контакт: до 3 А для контактов диаметром 1 мм, до 6 А для контактов диаметром 1,5 мм.

• Максимальный ток на разъём: 142 А.

• Сопротивление контактов: не более 5 мОм для контактов диаметром 1 мм, не более 2,5 мОм для контактов диаметром 1,5 мм.

• Сопротивление изоляции: не менее 5000 МОм.

• Климатическое исполнение: УХЛ 2.1 по ГОСТ 15150-69.

• Рабочая температура: от -60 °C до +100 °C.

• Относительная влажность: 98% при температуре +25 °C.

• Атмосферное давление: от 1,34×10⁻¹⁰ Па до 50,6×10⁴ Па.

• Ресурс: 500 сочленений-расчленений.

• Минимальная наработка: 1000 часов.

• Установочные размеры: расстояние между монтажными отверстиями — 40 мм, диаметр установочного отверстия — 3,4 мм.

• Габаритные размеры (Д×Ш×В): 49×49×26 мм.

• Толщина фланца: 2,5 мм.

• Шаг резьбы накидной гайки: M45×1,5 мм.

Сопрягаемые элементы

Вилка РМГ42Б50Ш2В1 сочленяется с кабельными розетками 2РМТ42КПН50Г2В1, 2РМТ42КПЭ50Г2В1, 2РМТ42КУН50Г2В1, 2РМТ42КУЭ50Г2В1.

Дополнительные сведения

• Технические условия: ГЕ0.364.165ТУ.

• Гарантийный срок хранения: не менее 15 лет со дня изготовления.

• Гарантийная наработка: 1000 часов во всех режимах и условиях, допускаемых ТУ; 100 000 часов в облегчённом режиме.
