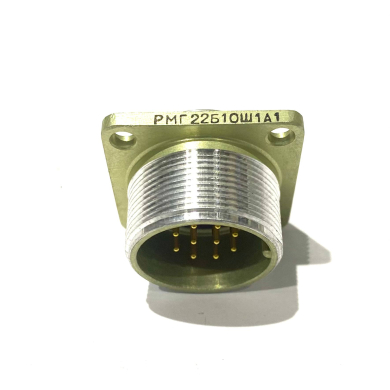

Вилка РМГ22Б10Ш1А1 (2010г.)

РМГ22Б10Ш1А1 — цилиндрическая малогабаритная приборная вилка для внутреннего монтажа с резьбовой фиксацией сочленённого положения.

Основное назначение

Соединитель предназначен для:

• работы в электрических цепях постоянного или переменного тока (частотой до 3 МГц);

• соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре (специального и общего назначения).

Ключевые технические параметры

• Рабочее напряжение: 560 В или 700 В (в зависимости от типономинала).

• Максимальный ток на контакт: зависит от диаметра контакта (от 3 А для Ø 1,0 мм до 28 А для Ø 3,0 мм).

• Сопротивление контактов: не более 5,0 мОм (для Ø 1,0 мм) — 0,75 мОм (для Ø 3,0 мм).

• Сопротивление изоляции: не менее 5000 МОм (в нормальных климатических условиях).

• Количество контактов: 10.

• Покрытие контактов: золото (обозначение «А» в маркировке).

• Теплостойкость: до +100 °C (обозначение «1» в маркировке).

Конструктивные особенности

• Тип корпуса: блочный (приборный) — буква «Б» в маркировке.

• Вид сочленения: резьбовое.

• Поляризация корпусов: одношпоночная.

• Патрубок: отсутствует (в данной модификации).

• Способ монтажа: объёмный, пайкой проводов к хвостовикам контактов.

• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150‑69.

Совместимость

Вилка РМГ22Б10Ш1А1 сочленяется с кабельными розетками 2РМТ, выпускаемыми по техническим условиям ГЕ0.364.126ТУ.

Эксплуатационные характеристики

• Диапазон рабочих температур: от −60 °C до +100 °C.

• Синусоидальная вибрация: диапазон частот 1–5000 Гц, ускорение до 500 м/с² (50 g).

• Механические удары:

  • одиночного действия — до 5000 м/с² (500 g);

  • многократного действия — до 1000 м/с² (100 g).

• Атмосферное пониженное давление: до 1,34⋅10−10 Па (10−12 мм рт. ст.).

• Минимальное количество сочленений‑расчленений: 500 циклов.

Надёжность и сроки службы

• Минимальная наработка:

  • 1000 часов — во всех режимах и условиях, допускаемых ТУ;

  • 100 000 часов — в облегчённом режиме.

• Гарантийный срок хранения: не менее 15 лет со дня изготовления.

Расшифровка условного обозначения

• РМГ — тип соединителя (разъём малогабаритный герметичный).

• 22 — условный размер корпуса.

• Б — вид корпуса (блочный, приборный).

• 10 — количество контактов.

• Ш — часть соединителя (вилка).

• 1 — обозначение сочетания контактов.

• А — покрытие контактов (золото).

• 1 — теплостойкость (+100 °C).
