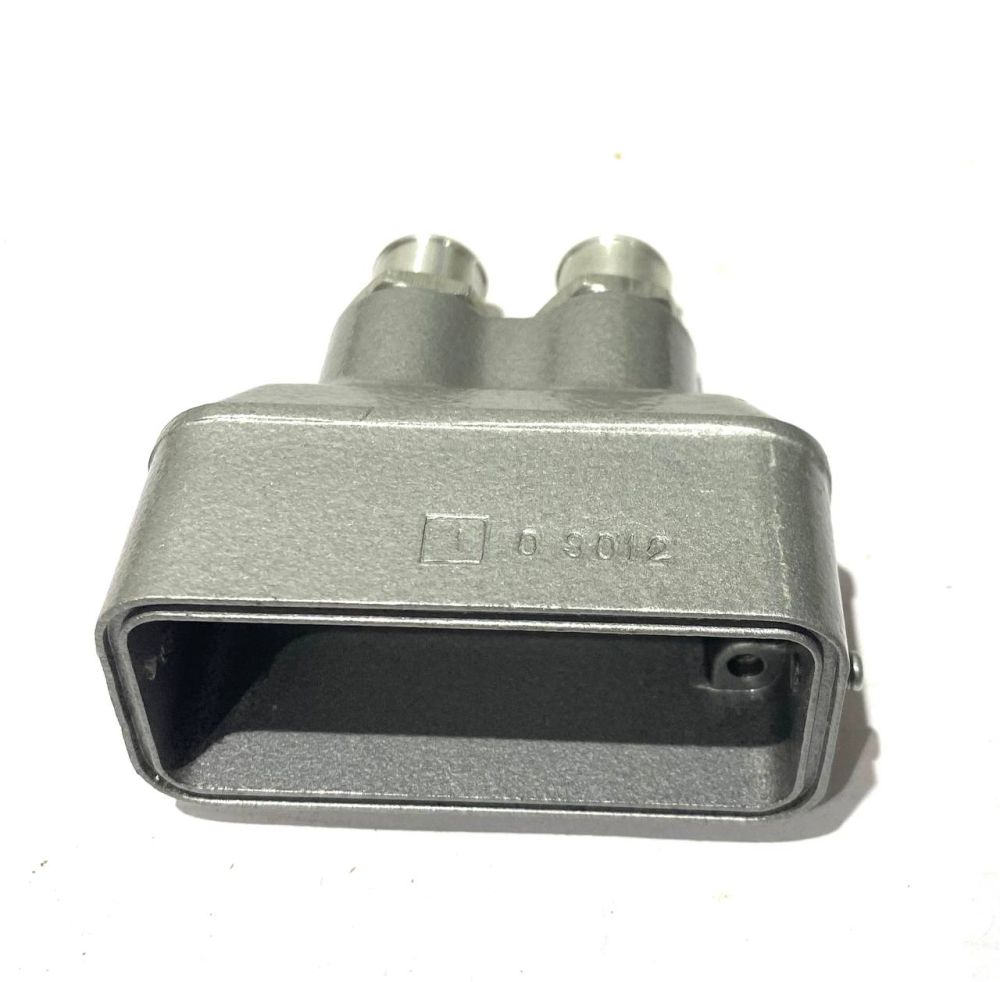

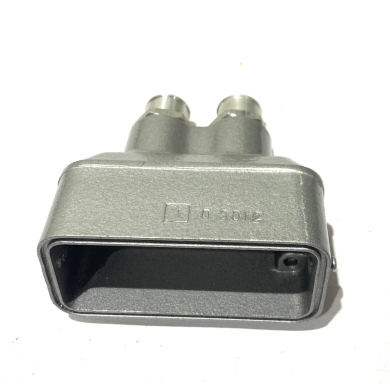

Корпус РП14А-21Г6 (1990г.)

Артикул:

Стоимость доставки: курьером от 500 руб. (доступен самовывоз)

Цена с НДС требует уточнения у менеджера

Наличие: на складе в Ярославле

Акция: купить со скидкой: +7 (4852) 45-80-64
info@speckip.ru

300 руб.

Отложить

Подробнее о доставке

Характеристики

Описание

Корпус разъёма РП14А-21Г6 предназначен для соединения и разъединения низкочастотных, низковольтных электрических цепей в электро- и радиотехнических устройствах. Работает с:

постоянным током;
переменным током (частотой до 3 МГц);
импульсным током.

Максимально допустимое напряжение — 800 В. Используется для наружного монтажа.

2. Структура условного обозначения

РП — тип соединителя: ручного сочленения (расчленения), общего назначения, низкочастотный, прямоугольный;
14 — порядковый номер разработки;
А — конструктивный вариант с унифицированным кожухом;
21 — количество контактов (21 или 30);
Г — тип контакта: гнездовой контакт (розетка);
6 — тип кожуха: блочная часть с прямым кожухом.

3. Конструкция корпуса

Материал кожуха: металлический литой или пластмассовый.
Форма выхода кабеля: прямой и угловой.
Фиксация: оснащён фиксирующими замками для надёжного соединения.
Крепление кабеля: с помощью втулки.
Направляющие элементы: имеются ловители для облегчения сочленения.
Плавающие контакты: обеспечивают надёжный контакт даже при небольших смещениях.
Пылебрызгозащита: корпуса всеклиматического исполнения имеют уплотнительную прокладку.

4. Покрытие контактов

Контакты покрыты:

серебром;
сплавом олова-висмут.

5. Климатическое исполнение

Выполнен в климатическом исполнении УХЛ и В (по ГОСТ 15150–69):

УХЛ — умеренный и холодный климат;
В — всеклиматическое исполнение.

6. Технические характеристики

Максимальное рабочее напряжение: 800 В;
Сила тока на один контакт: не более 5 А;
Сопротивление контактов: не более 0,03 Ом;
Интервал рабочих температур: от –60 °C до +100 °C;
Минимальная наработка: 10 000 часов;
Срок сохраняемости: 15 лет.

7. Вид приёмки

Соответствует видам приёмки: 1, 5, 9.

8. Технические условия

Изготавливается по ТУ:

бРО.364.024 (ОТК);
ЕСЗ.656.015 (ПЗ);
НЩО.364.005.
