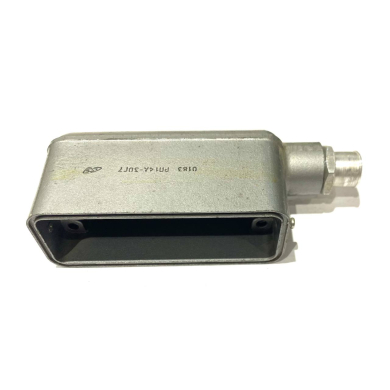

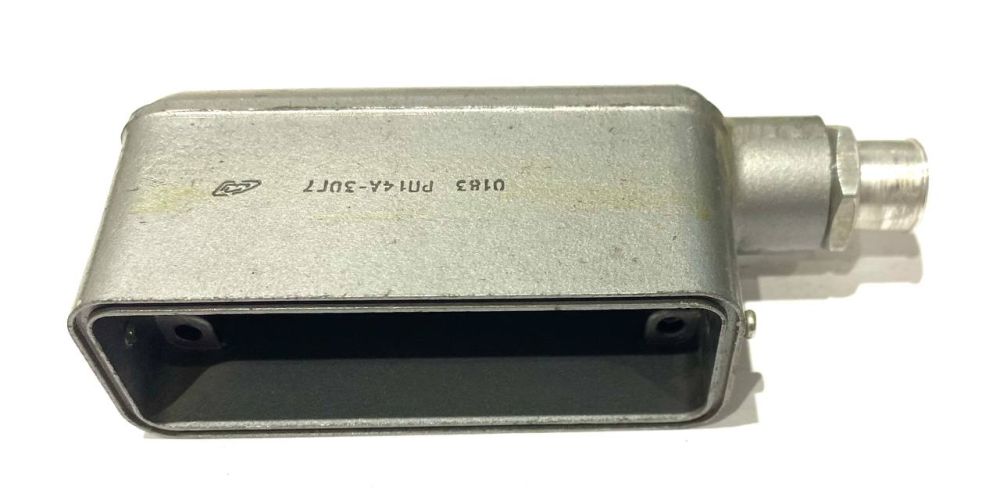

Корпус РП14А-30Г7

Артикул:

Стоимость доставки: курьером от 500 руб. (доступен самовывоз)

Цена с НДС требует уточнения у менеджера

Наличие: на складе в Ярославле

Акция: купить со скидкой: +7 (4852) 45-80-64
info@speckip.ru

700 руб.

Отложить

Подробнее о доставке

Характеристики

Описание

1. Тип изделия: Кабельная розетка (Г — в маркировке) с угловым кожухом (7 — в маркировке), прямоугольная, для ручного сочленения/расчленения (РП — в маркировке).

2. Назначение: Предназначена для работы в электрических цепях постоянного, переменного и импульсного токов, используется для наружного монтажа.

3. Конструкция корпуса:

Материал: универсальный металлический корпус с замком.
Форма: прямоугольная с угловым кожухом (обеспечивает удобство подключения в стеснённых условиях).
Крепление кабеля: осуществляется с помощью втулки.
Изолятор: обеспечивает электрическую прочность и безопасность.
Пылебрызгозащита: конструкция предусматривает защиту от попадания пыли и влаги.

4. Ключевые характеристики корпуса:

Габаритные размеры: 119,5 × 32,5 × 64 мм.
Масса:
- с заглушкой — не более 158 г;
- без заглушки — не более 137 г.
Количество контактов: 30 (указано в маркировке «30»).
Шаг между контактами: 5,5 мм.
Шаг между рядами контактов: 13 мм.

5. Электрические параметры, связанные с корпусом:

Максимальное рабочее напряжение: 800 В (амплитудное).
Рабочий ток на каждый контакт: до 5 А.
Сопротивление контактов: не более 3 мОм.
Сопротивление изоляции: не менее 5000 МОм.
Электрическая прочность изоляции: не менее 2550 В.

6. Условия эксплуатации корпуса:

Температурный диапазон: от –60 °C до +100 °C.
Относительная влажность: до 98% при температуре +35 °C.
Атмосферное давление: пониженное — 10–12 мм рт. ст.
Вибрационная стойкость:
- от 1 Гц до 200 Гц с ускорением 100 м/с²;
- от 1 Гц до 2000 Гц с амплитудой ускорения 50 м/с².
Климатическое исполнение: УХЛ (умеренный и холодный климат).

7. Надёжность и ресурс:

Количество циклов сочленения/расчленения: до 1000.
Гамма-процентный срок сохраняемости: 15 лет.

8. Особенности конструкции:

Плавающие контакты (обеспечивают надёжный контакт даже при небольших смещениях).
Покрытие контактов: серебро (повышает проводимость и коррозионную стойкость).
Унифицированный кожух (А — в маркировке), что упрощает интеграцию в различные устройства.
