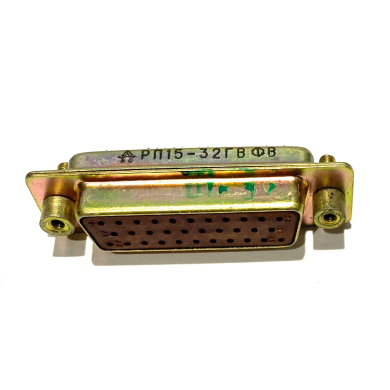

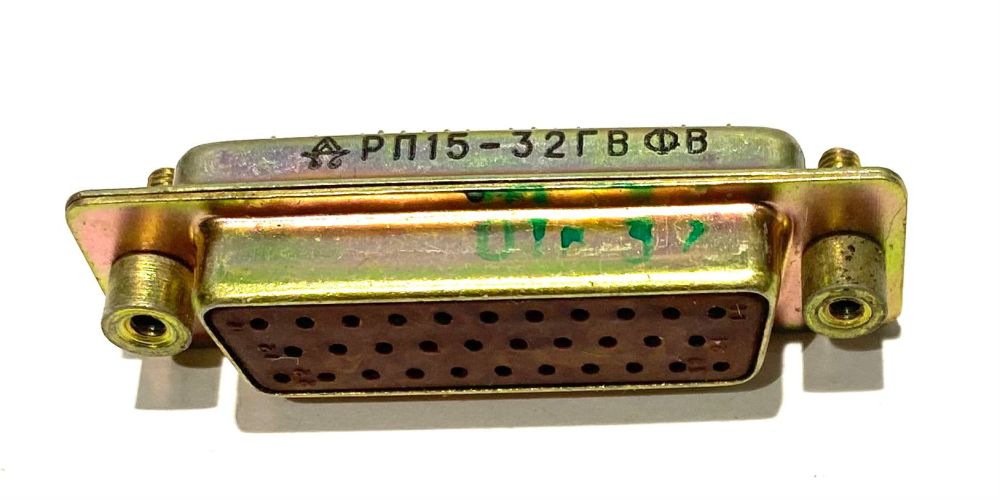

Розетка блочная РП15-32ГВФВ (1990г.)

Комбинированные соединители для объемного монтажа РП15 предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов с частотой до 3 МГц и импульсного токов при напряжении до 400 В, в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В.
Соединители врубного типа состоят из приборной вилки и приборной розетки.
Соединители с винтовым замком - из кабельной вилки и приборной розетки.
Вилки могут иметь кожух, розетки - фиксатор.
Кабельные вилки изготавливаются со штампованным металлическим кожухом, розетки приборные - без кожуха с винтовым фиксатором.
Покрытие низкочастотных контактов соединителей - серебро или золото, высокочастотных - серебро.
В зависимости от схемы расположения контактов соединители имеют 10 типономиналов.
Соединители РП15 предназначены для внутреннего монтажа, в климатическом исполнении В.
Технические условия: НКЦС.434410.509 ТУ.
Структура условного обозначения: РП15-32ГВФВ
РП15 - тип разъема: разъем ручного сочленения прямоугольный;
32 - количество контактов (9,10,14,15,23,32,50)
Г - вид соединителя: Ш - вилка, Г - розетка;
В (А) - покрытие контактов: В - серебро,А - золото;
222 - наличие и количество высокочастотных контактов (1,2,3,4,5);*
* Пример обозначения: 22 - два ВЧ контакта с условным номером "2";
222 - три ВЧ контакта с условным номером "2";
2-6 - шесть ВЧ контактов с условным номером "2";
Ф - наличие фиксатора (для розетки);
К - наличие кожуха (для вилки);
В - всеклиматическое исполнение

Основные технические характеристики соединителей РП15:

Общие характеристики соединителей РП15: Технические параметры соединителей РП15:
