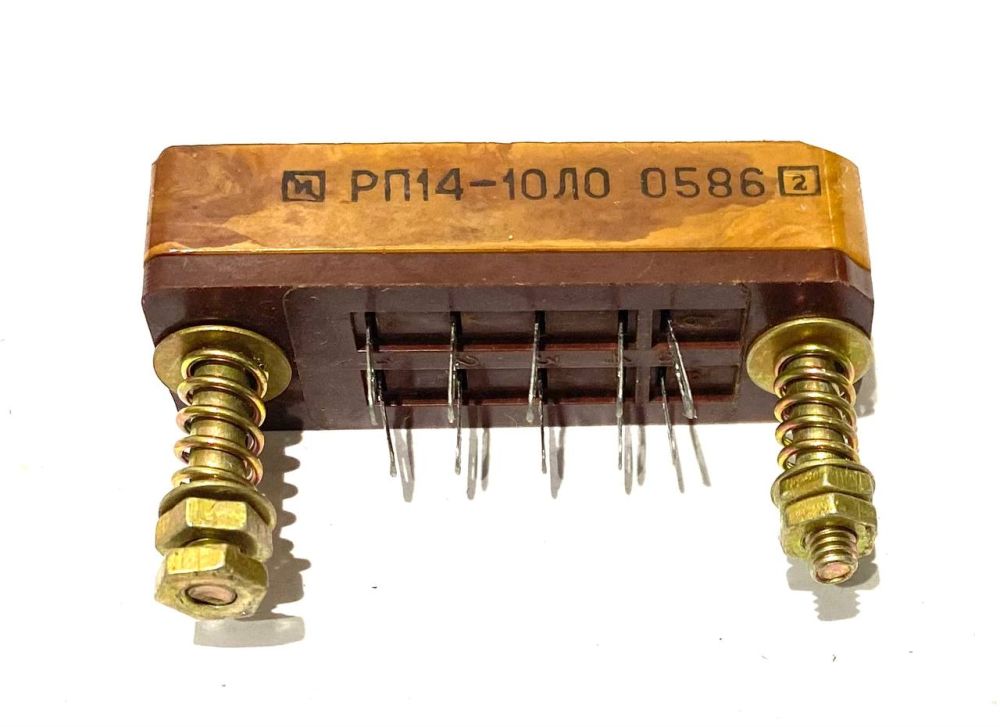

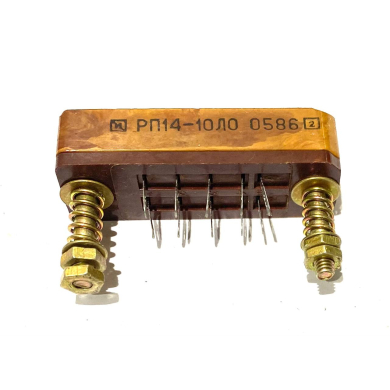

Розетка с ловителем РП14 - 10ЛО 0586(1986г.)

Назначение и описание.
Соединители электрические прямоугольные типа РП14, РП14А внутреннего монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.
Вилки и розетки имеют направляющие элементы-ловители. Вилки и розетки РП14А оснащены универсальными металлическими корпусами с замками и имеют прямой и угловой входы кабеля. Для крепления кабеля в корпусе служит втулка. Соединители РП14 используются для внутреннего монтажа, РП14А (корпусные) - для наружного. Соединители всеклиматического исполнения, имеющие кабельные корпуса, изготавливаются в пылебрызгозащитных (с уплотнительной прокладкой) корпусах. Контакты вилок и розеток - «плавающие».
Технические условия: ЕСЗ.656.015 ТУ (ВП), бРО.364.024 ТУ (ОТК)

Структура условного обозначения: РП14-10-ЛО
РП - тип соединителя: общего назначения, ручного сочленения (расчленения), низкочастотный, прямоугольный;
14 - порядковый номер разработки;
10 - количество контактов (5,10,16,30)
Л - Наличие ловителей (направляющих штырей, втулок);
О - Облегчённый вариант изолятора;
5 - Покрытие контактов: 5 - химическое окисное пассивное покрытие; без буквы - серебро;
В - Климатическое исполнение: В - всеклиматическое; без буквы - УХЛ.

Основные технические характеристики соединителей РП14:

Общие характеристики соединителей РП14: Технические параметры соединителей РП14:
