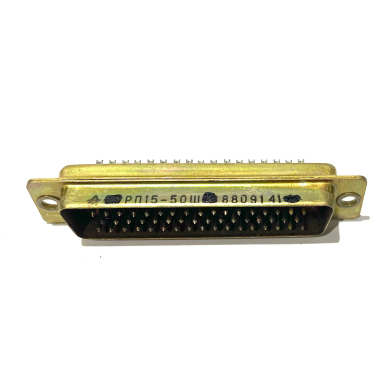

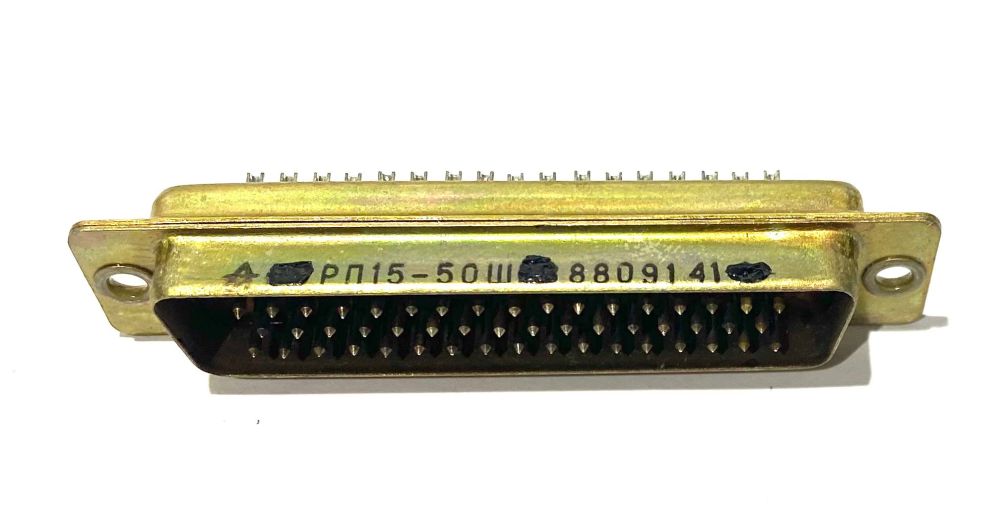

Вилка РП15-50Ш (1988г.)

РП15‑50Ш -прямоугольный комбинированный соединитель (вилка) для объёмного монтажа. Предназначен для соединения и разъединения низкочастотных и радиочастотных электрических цепей в радиоэлектронной аппаратуре общего и специального назначения.

 Расшифровка обозначения

• РП — тип соединителя: прямоугольный, комбинированный;

• 15 — порядковый номер разработки;

• 50 — количество низкочастотных контактов;

• Ш — часть соединителя: вилка (штыревой контакт).

 Ключевые характеристики

Электрические параметры:

• рабочий ток на контакт: до $5\text{А}$;

• максимальное рабочее напряжение:

  • для низкочастотных цепей: $400\text{В}$;

  • для высокочастотных цепей (до $10\text{ГГц}$): $100\text{В}$;

• сопротивление низкочастотных контактов: не более $5\text{мОм}$;

• сопротивление высокочастотных контактов: не более $10\text{мОм}$;

• сопротивление изоляции (в нормальных условиях): не менее $5000\text{МОм}$.

Механические и климатические параметры:

• диапазон рабочих температур: от −60 ∘C до +125 ∘C;

• относительная влажность при +40 ∘C: до $98\%$;

• атмосферное давление: до 1,34×10−9 Па (10−12 мм рт. ст.);

• синусоидальная вибрация: $1–5000\text{Гц}$, ускорение 500 м/с2 ($50g$);

• механический удар:

  • одиночного действия: 10 000 м/с2 ($1000g$);

  • многократного действия: 1500 м/с2 ($150g$).

Эксплуатационные показатели:

• количество сочленений‑расчленений: $500$;

• минимальная наработка: $10000$ часов;

• срок сохраняемости: $15$ лет.

 Конструктивные особенности

• Тип сочленения: врубной либо с винтовым замком (в зависимости от модификации).

• Корпус: блочный (приборный), без кожуха или с прямым кожухом.

• Монтаж: внутренний, объёмный, с пайкой проводов к контактам.

• Покрытие контактов: серебро или золото (в зависимости от исполнения).

• Климатическое исполнение: всеклиматическое («В»).

• Форма: прямоугольная, малогабаритная.

 Область применения

Используется в:

• радиоэлектронной аппаратуре специального назначения;

• системах связи и телекоммуникаций;

• военной и промышленной электронике;

• устройствах, работающих в жёстких климатических и механических условиях.
