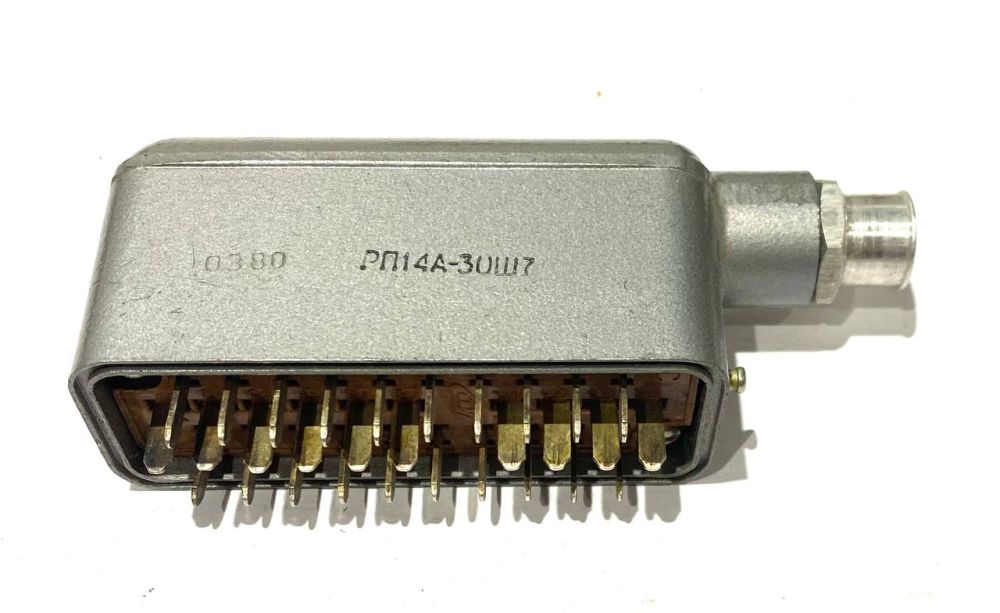

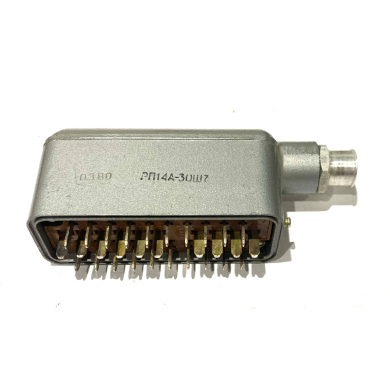

Вилка кабельная РП14А-30Ш7 (1980Г.)

Соединители электрические прямоугольные типа РП14, РП14А внутреннего монтажа предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.
Вилки и розетки имеют направляющие элементы-ловители. Вилки и розетки РП14А оснащены универсальными металлическими корпусами с замками и имеют прямой и угловой входы кабеля. Для крепления кабеля в корпусе служит втулка. Соединители РП14 используются для внутреннего монтажа, РП14А (корпусные) - для наружного. Соединители всеклиматического исполнения, имеющие кабельные корпуса, изготавливаются в пылебрызгозащитных (с уплотнительной прокладкой) корпусах. Контакты вилок и розеток - «плавающие».
Технические условия: ЕСЗ.656.015 ТУ (ВП), бРО.364.024 ТУ (ОТК)

Структура условного обозначения: РП14А-30Ш7
РП - тип соединителя: общего назначения, ручного сочленения (расчленения), низкочастотный, прямоугольный;
14 - порядковый номер разработки;
А - конструктивный вариант с унифицированным кожухом.
30 - количество контактов (21,30)
Ш- вид соединителя: Ш - вилка, Г - розетка;
7 - конструктивное исполнение:
3 - блочная часть с приборным кожухом.
4 - блочная часть с проходным кожухом.
6 - блочная часть с прямым кожухом.
7 - кабельная часть с угловым кожухом.
8 - кабельная часть с боковым кожухом.
5 - покрытие контактов:
5- химическое окисное пассивное покрытие;
отсутствие буквы и цифры - серебро.
В - Климатическое исполнение:
В - всеклиматическое;
без буквы - умеренный и холодный климат (УХЛ).

Основные технические характеристики соединителей РП14А:

Общие характеристики соединителей РП14А: Технические параметры соединителей РП14А:
