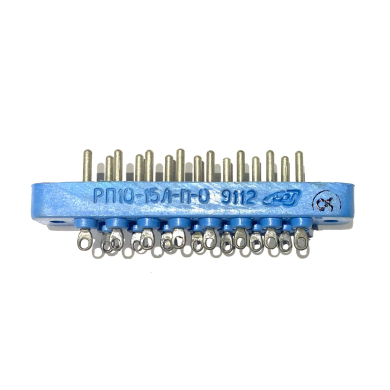

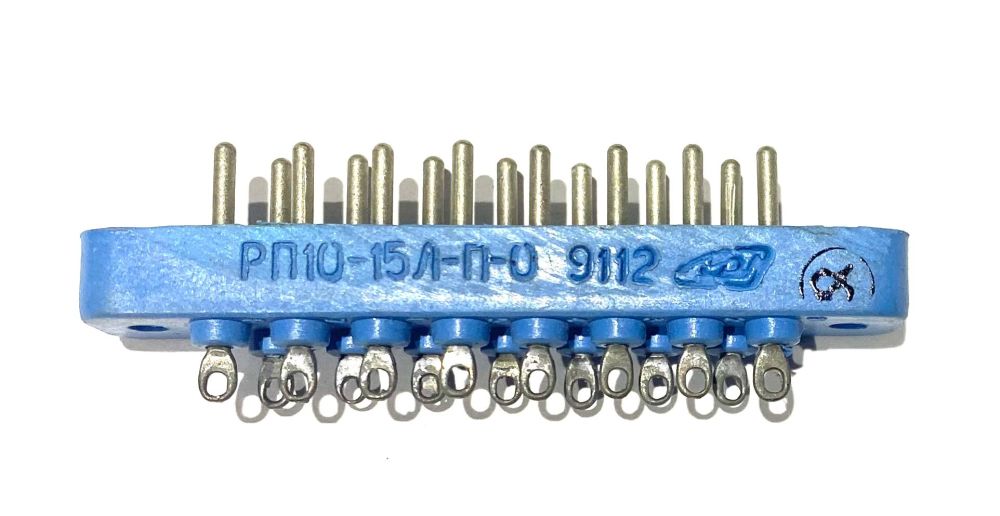

Вилка РП10-15Л-П-0

Артикул:

Стоимость доставки: курьером от 500 руб. (доступен самовывоз)

Цена с НДС требует уточнения у менеджера

Наличие: на складе в Ярославле

Акция: купить со скидкой: +7 (4852) 45-80-64
info@speckip.ru

260 руб.

Отложить

Подробнее о доставке

Характеристики

Описание

РП10-15Л-П-0 — это низкочастотный прямоугольный соединитель внутреннего монтажа, предназначенный для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Вилка используется для соединения и разъединения электрических цепей в различной электро- и радиоаппаратуре специального и общего назначения. at-chip.ru +3

Конструкция и особенности

Соединитель состоит из двух частей: вилки и розетки. Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым или угловым выходом кабеля и фиксирующие замки. В конструкции предусмотрены ловители (направляющие штыри, втулки) и плавающие контакты. ProektSR.ru +2

Подсоединение проводов к хвостовикам контактов осуществляется методом пайки.

Расшифровка условного обозначения

РП10-15Л-П-0:

РП — тип соединителя: ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный;
10 — порядковый номер разработки;
15 — количество контактов (в данном случае — 15; возможны также варианты на 7, 11, 22, 30, 42 контакта);
Л — наличие ловителей (направляющих штырей, втулок);
П — наличие корпуса с прямым выходом кабеля (жгута);
0 — покрытие контактов: олово-висмут (без буквы означает серебро). at-chip.ru +2

Технические характеристики

Параметр	Значение
Максимальное рабочее напряжение	1500 В
Максимальный рабочий ток на каждый контакт	15 А
Сопротивление контактов	не более 4 мОм
Рабочая температура окружающей среды	от −65 °C до +125 °C
Многократные удары с ускорением	до 35 g
Минимальная наработка при температуре +125 °C	10 000 часов
Срок сохраняемости	29 лет
