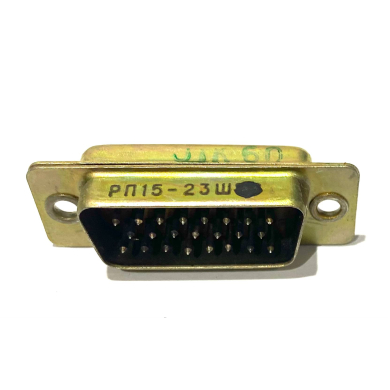

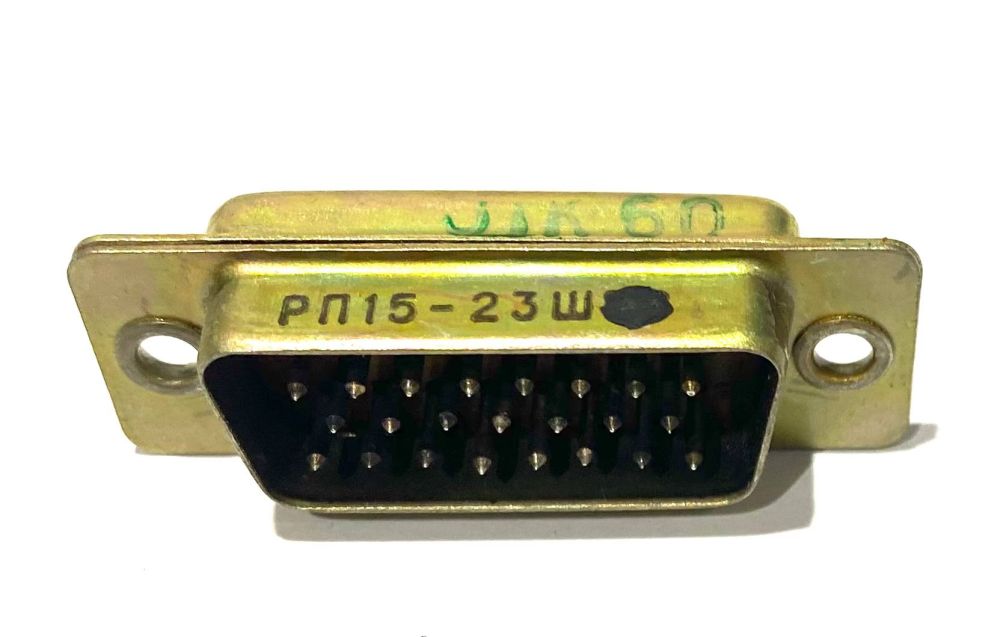

Вилка РП15‑23Ш (1988г.)

РП15‑23Ш — прямоугольный комбинированный соединитель (вилка) для внутреннего объёмного монтажа в радиоэлектронной аппаратуре. Предназначен для:

• соединения и разъединения низкочастотных цепей (постоянный, переменный, импульсный ток);

• работы в высокочастотных цепях (до 10 ГГц).

 Расшифровка обозначения

• РП — тип соединителя: прямоугольный, комбинированный;

• 15 — порядковый номер разработки;

• 23 — количество низкочастотных контактов;

• Ш — часть соединителя: вилка (штыревой контакт).

 Ключевые технические параметры

Электрические характеристики:

• рабочий ток на контакт: ≤ 5 А;

• максимальное напряжение:

  • низкочастотные цепи: до 400 В;

  • высокочастотные цепи (до 10 ГГц): до 100 В;

• сопротивление контактов:

  • низкочастотные: ≤ 5 мОм;

  • высокочастотные: ≤ 10 мОм;

• сопротивление изоляции:

  • низкочастотные: ≥ 5000 МОм;

  • высокочастотные: ≥ 1000 МОм.

Климатические и механические параметры:

• диапазон рабочих температур: от −60 °C до +125 °C;

• относительная влажность при +40 °C: до 98 %;

• атмосферное давление: до 1,34 × 10⁻⁹ Па (10⁻¹² мм рт. ст.);

• синусоидальная вибрация: 1–5000 Гц, ускорение 500 м/с² (50 g);

• механический удар:

  • одиночный: 10 000 м/с² (1000 g);

  • многократный: 1500 м/с² (150 g).

Эксплуатационные показатели:

• количество сочленений‑расчленений: 500;

• минимальная наработка: 10 000 часов;

• срок сохраняемости: 15 лет.

 Конструктивные особенности

• Тип сочленения: врубной либо с винтовым замком (в зависимости от модификации).

• Корпус: блочный (приборный), возможен вариант с прямым кожухом.

• Монтаж: внутренний, объёмный, с пайкой проводов к контактам.

• Покрытие контактов: серебро или золото (в зависимости от исполнения).

• Климатическое исполнение: всеклиматическое («В»).

• Форма: прямоугольная, малогабаритная.

 Область применения

Используется в:

• радиоэлектронной и радиотехнической аппаратуре специального назначения;

• системах связи и телекоммуникаций;

• военной и промышленной электронике;

• устройствах, работающих в жёстких климатических и механических условиях.
