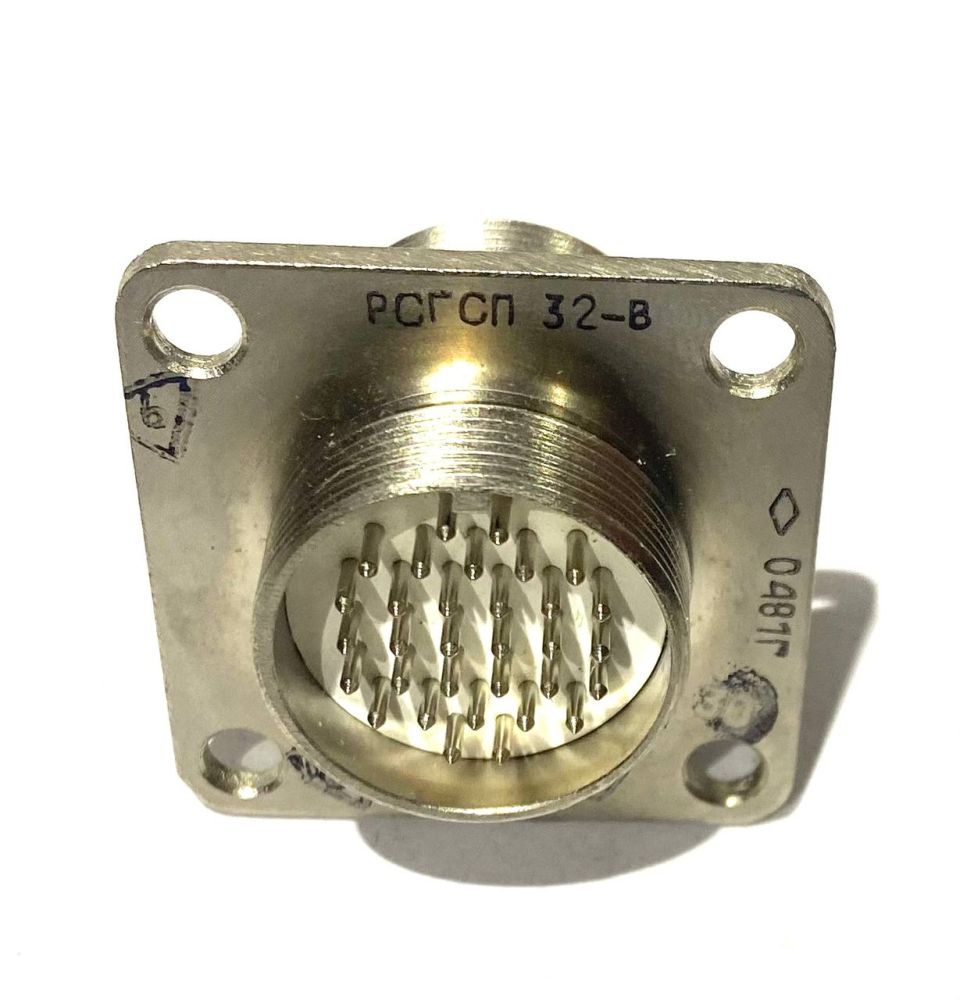

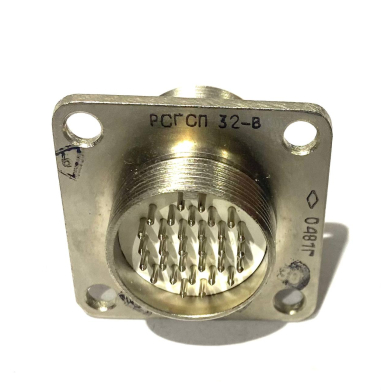

Вилка РСГСП‑32‑В (1981г.)

Назначение

РСГСП‑32‑В — герметичный низкочастотный цилиндрический субминиатюрный соединитель (переходник). Предназначен для:

• соединения и разъединения электрических цепей в радиоэлектронной аппаратуре;

• работы в цепях постоянного, переменного (до 3 МГц) и импульсного тока;

• эксплуатации в жёстких климатических и механических условиях.

Ключевые характеристики

• Количество контактов: 32.

• Тип контакта: вилка.

• Вид сочленения: резьбовое.

• Поляризация корпуса: одношпоночная.

• Покрытие контактов: никель.

• Максимальное рабочее напряжение: 200 В (амплитудное).

• Максимальный ток на контакт: 2 А.

• Сопротивление контактов: ≤ 0,06 Ом.

• Сопротивление изоляции: ≥ 5000 МОм (в нормальных условиях).

Условия эксплуатации

• Температурный диапазон: от −60∘C до +100∘C.

• Вибрация: 1–2500 Гц, ускорение до 176 м/с² (18 g).

• Удары:

  • одиночные — до 1471 м/с² (150 g);

  • многократные — до 981 м/с² (100 g).

• Пониженное давление: до 1,33×10−9 Па (10−9 мм рт. ст.).

Конструктивные особенности

• Климатическое исполнение: всеклиматическое (категория «В» по ГОСТ В 20.39.404).

• Герметичность: высокая, предназначена для внутреннего монтажа.

• Присоединение проводов: пайка к хвостовикам контактов.

• Условный размер корпуса: 22 (стандартный для серии).

Надежность и гарантии

• Гарантийный срок хранения: 20 лет с даты изготовления.

• Гарантийная наработка:

  • 1500 часов в номинальных режимах;

  • 200 000 часов в облегчённом режиме.

• Количество сочленений-расчленений: 500 циклов.

Применение

Соединитель используется в:

• радиоэлектронной аппаратуре специального и общего назначения;

• контрольно-измерительных приборах;

• системах связи и управления, где требуются герметичность и устойчивость к внешним воздействиям.
