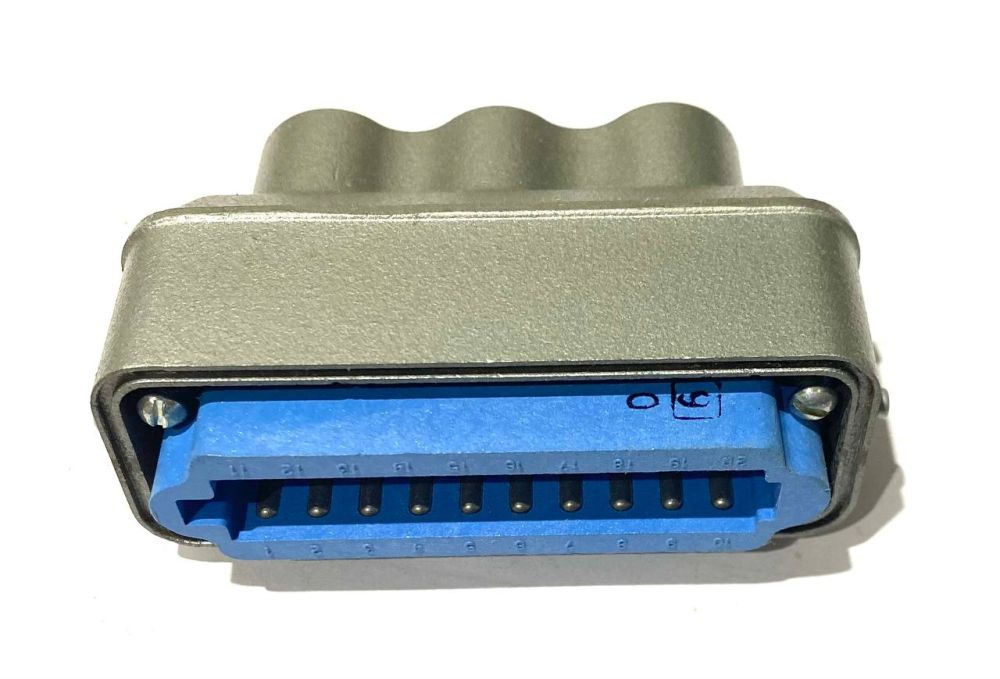

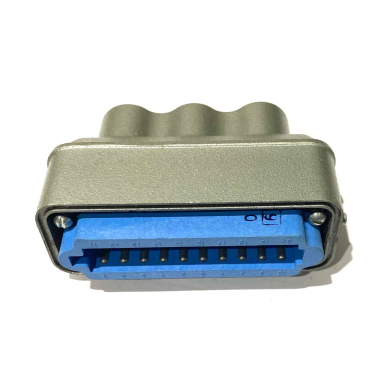

Розетка кабельная РШАГ-КП-20-3 (1991г.)

Соединители РША предназначены для соединения и разъединения низкочастотных низковольтных электрических цепей электро- и радиотехнических устройств постоянного тока или переменного тока с частотой до 3 МГц.
РША состоят из штыревой и гнездовой частей (вилка, розетка) с установкой их в корпусах и без корпусов. Для предупреждения саморазъединения соединителей, установленных в корпусах, предусмотрены замки-скобы, фиксирующие сочлененное положение частей соединителя.
Корпуса соединителей имеют выводы для закрепления жгута проводов, расположенные по направлению сочленения частей соединителя, а также под углом и в боковом направлении выводы снабжены втулками для непосредственного закрепления жгута проводов.
Корпуса имеют от одного до трех выводов.
Для крепления кабеля в корпусе служит втулка.
Покрытие контактов серебро, олово-висмут.
Климатическое исполнение УХЛ, В. Приемка 1, 5, 9.
Технические условия: бР0.364.023 ТУ, ПЩ0.364.015 ТУ, НЩ0.364.005 ТУ.

Условные обозначения: РШАГКП-20-3
РША - тип соединителя - соединитель прямоугольный штепсельный типа А.
Г - Вид соединителя:
В - вилка,
Г - розетка (гнездо).
КП - Конструктивное исполнение:
ПБ - приборная часть;
КП - кабельная прямая часть;
ПР - кабельная проходная часть;
КУ - кабельная угловая часть.
У - Форма кожуха (вид патрубка):
П - прямая,
У - угловая,
без буквы - патрубок отсутствует.
20 - Количество контактов (6, 8, 10, 14, 20).
3 - Количество втулок в корпусе (1, 2, 3).
У - Наличие укороченной втулки.
В - Всеклиматическое исполнение (для ОТК).
О - Покрытие контактов олово-висмут.
М - Безвтулочный вариант (для ОТК).

Технические характеристики соединителей РША:

Общие характеристики соединителей РША: Технические параметры соединителей РША:
