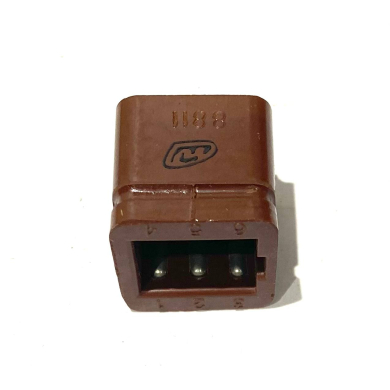

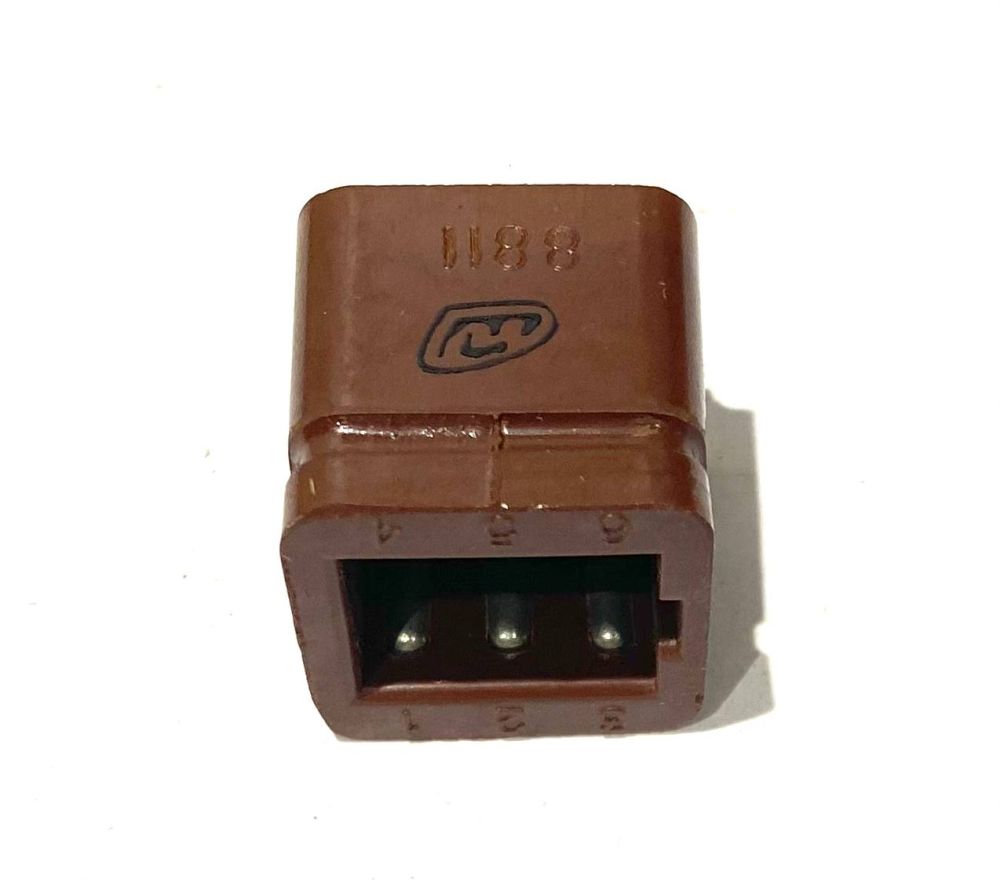

Розетка карболит врубная РШАГ-6 (1988Г.)

Наименование	РШАГ-6 Розетка карболит врубная
Торговая марка	ОАО «Карачевский завод «Электродеталь»
Страна изготовления	СССР
Нормы и требования	ПЩ0.364.015ТУ
Дата изготовленияi	1976-1991
Вид приемки i	"1"- ОТК
Масса изделия, гр	8,6
Вид упаковки	полиэт. пакет (1шт)
Состояние упаковки	самоупаковка
Транслитерация	RSHAG-6 Socket, carbolite
Наличие паспорта - этикетки	нет

Функциональная группа	соединители
Функциональный тип	прямоугольные низкочастотные
Серия прямоугольных соединителей	РШАГ
Типономинал / Типоконструкция	розетка
Количество контактов	20
Вид контактов	круглые
Размер контактов	1,5х4 mm
Материал контактов	латунь
Покрытие контактов	Ag (серебро)
Шаг контактов в ряду	5,5 mm
Наличие зажима	нет
Наличие кожуха	нет кожуха
Материал изолятора	карболит
Цвет изолятора	коричневый
Габаритные размеры LWH	21х21х23 mm
Длина изолятора	21 mm
Ширина изолятора	21 mm
Высота изолятора	22 mm
Метод монтажа механический	на панель
Метод монтажа электрический	пайка
Установочные размеры	21 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия	3,5 mm
Метод сочленения	врубной
Фактическая маркировка	отсутствует

Рабочее напряжение, max	600 V
Рабочий ток, max	6 A
Сопротивление контактов не более	10 mΩ
Сопротивление изоляции	5000 MΩ
- диапазон частот	1-200 Hz
- амплитуда ускорения	10 g
Электрическая прочность изоляции	2100 V
