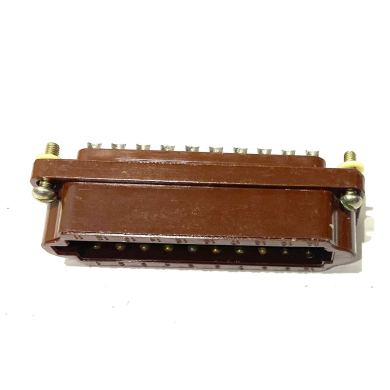

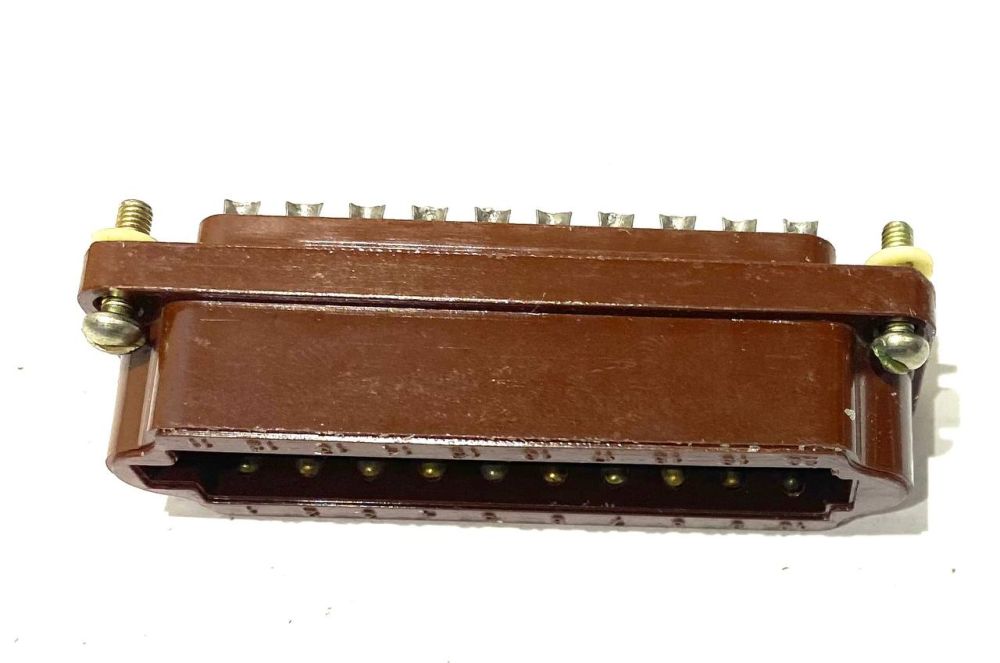

Розетка РШАГ-20

РШАГ-20
Разъем РШАГ-20 - 20-ти контактная розетка без корпуса. Разъем имеет габаритные размеры: 73,5x23x24,5 мм. Рабочая токовая нагрузка на каждый контакт - до 6 А, на соединитель в целом - до 120 А при напряжении до 700 В. Предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Материал штырей контактов розетки - серебро. Соединители, имеющие кабельные корпуса (кроме проходных), изготавливаются в пылебрызгозащищенном исполнении с уплотненной прокладкой, комплектуются металлическими или пластмассовыми заглушками. Соединители без корпуса предназначены для внутреннего монтажа, в корпусном исполнении - для наружного монтажа.
Соединители состоят из штыревой РШАВ (вилка) и гнездовой РШАГ (розетка) частей с установкой их в корпусах и без корпусов.
Соединители без корпуса предназначены для внутреннего монтажа, в корпусном исполнении - для наружного монтажа.
Для предупреждения саморасчленения соединителей, установленных в корпусах, предусмотрены замки-скобы, фиксирующие сочлененное положение частей соединителя.
Корпуса имеют выводы для закрепления жгута проводов, расположенные по направлению сочленения частей соединителя, а также под углом и в боковом направлении выводы снабжены втулками для непосредственного закрепления жгута проводов.
Соединители, имеющие кабельные (кроме проходных) корпуса, изготавливаются в пылебрызгозащищенных (с уплотнительной прокладкой) корпусах и комплектуются металлическими или пластмассовыми заглушками.
Покрытие контактов: серебро, олово-висмут.
Подсоединение проводов к хвостовикам контактов методом пайки.
