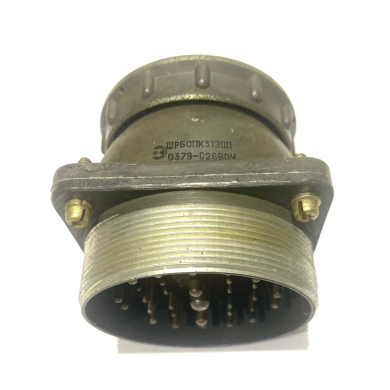

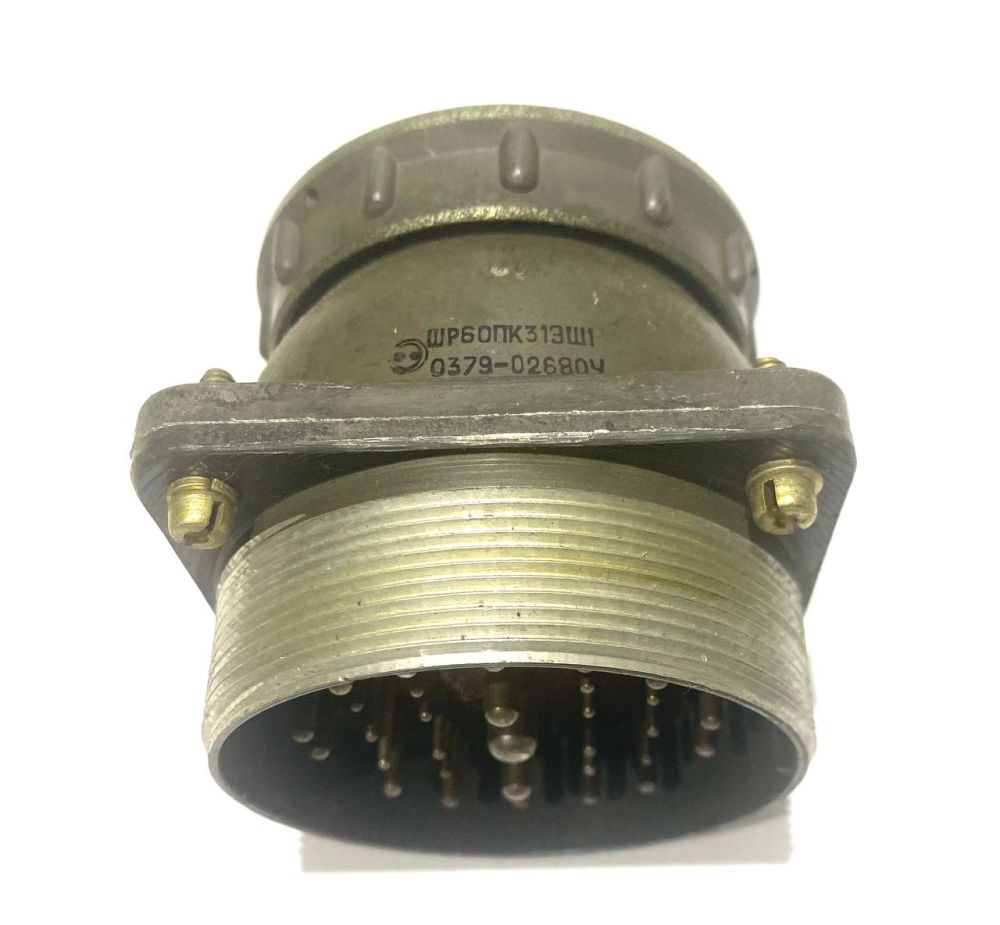

вилка приборная ШР60ПК31ЭШ1 (1979г.)

ШР60ПК31ЭШ1 вилка приборная с прямым патрубком и гайкой для экранированного кабеля Соединитель ШР60ПК31ЭШ1 низкочастотный цилиндрический объемного монтажа резьбового сочленения нормальных габаритов. Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Применяется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и  блоков) в электро- и радиоаппаратуре. Соединители ШР состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными (блочными), так и кабельными.

Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.

Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов - серебро, никель. Метод  монтажа - пайка. Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.

Изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Допускается применение соединителей для наружного монтажа при условии их защиты от непосредственного воздействия дождя, динамической пыли, солнечного излучения. Маркируются цифро-буквенным кодом на корпусе.
