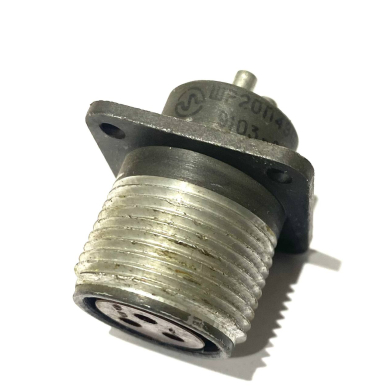

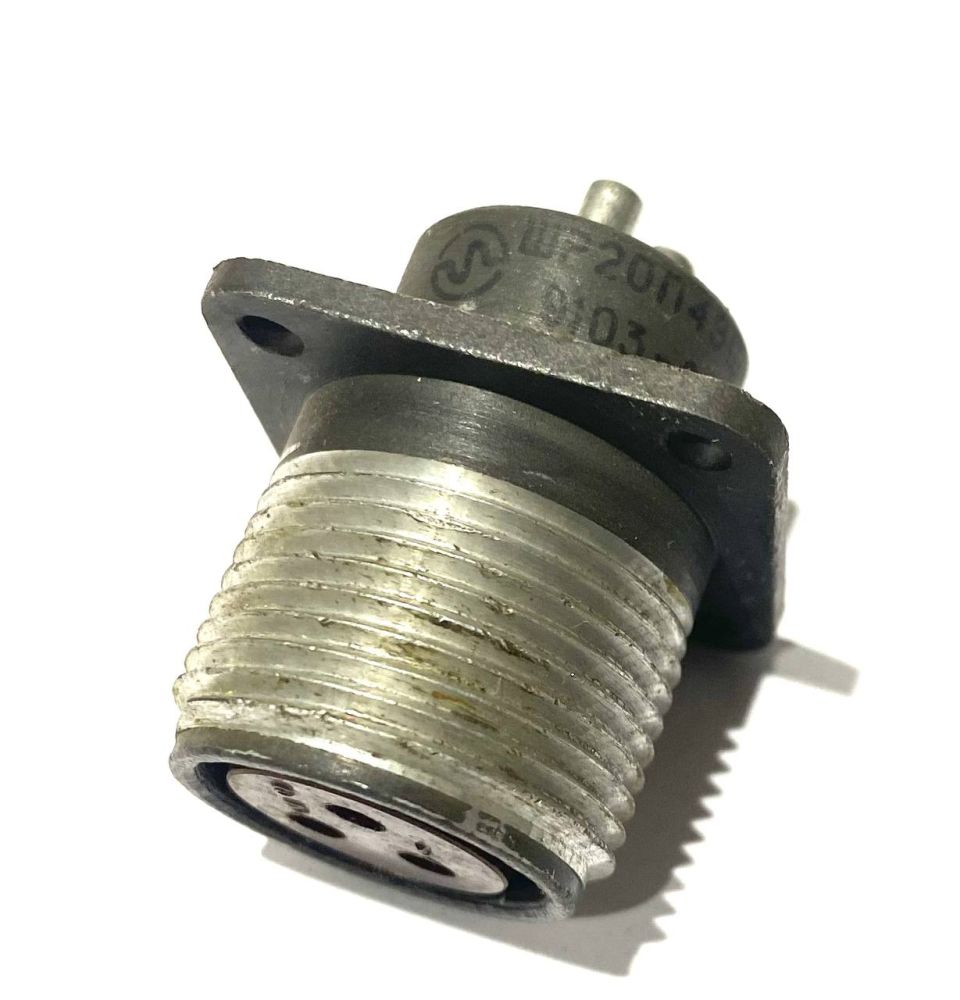

Розетка кабельная ШР20П4ЭШ8Н (1991г.)

Назначение и описание.
Соединители ШР предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Разъемы ШР предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ в соответствии с техническими условиями НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ).
Соединители ШР состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. Блочная часть ШР изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов: серебро или никель.
Разъемы ШР по НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ) взаимосочленяемы с соединителями:
- ШР по ГЕО.364.107 ТУ
- 2РТ-А по ГЕО.364.118 ТУ
- 2РТТ по ГЕО.364.120 ТУ (АШДК.434410.060 ТУ)
- ШРГ по ГЕО.364.108 ТУ и бРО.364.040 ТУ

Расшифровка условного обозначения КАБЕЛЬНОЙ ЧАСТИ.
ШР20П4ЭШ8Н

ШР - Тип соединителя
20 - Условный размер корпуса
П (У) - Конструктивное исполнение: П - с прямым патрубком, У - с угловым патрубком
4 - Количество контактов
Э (Н) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля.
Ш (Г) - Вид контактов: Г-вилка, Ш-розетка
8 - Обозначение сочетания контактов (количество и диаметр контактов зависит от вида разъема):
8 - четыре контакта Ø 2,5 мм
Н - Покрытие контактов никелем (отсутствие буквы - покрытие контактов серебром)
М - Материал корпуса: М - пластмассовый корпус.

Общие технические характеристики разъемов типа ШР20
