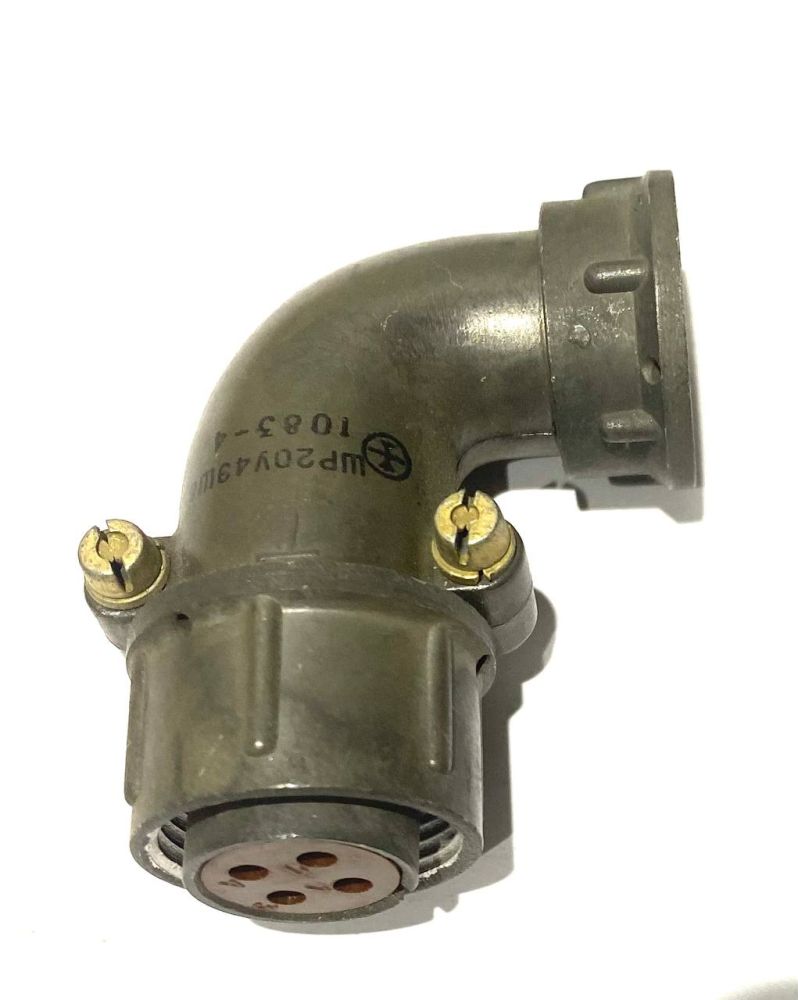

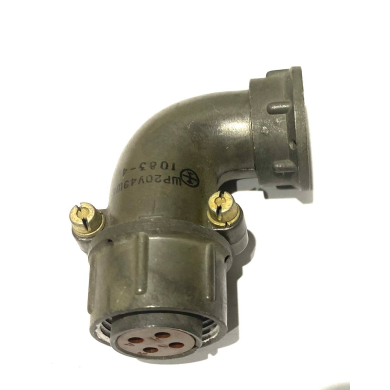

Розетка кабельня ШР20У4ЭШ8 (1983г.)

ШР20У4ЭШ8 Розетка кабельная - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 20 - условный размер корпуса; У - кабельная часть с угловым патрубком; 4 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш – розетка (гнездо); 8 - сочетание контактов (8 - 4 контакта диаметром 2,5 мм); отсутствие буквы Н - покрытие контактов – серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются блочные вилки ШР20П4ЭШ8, ШР20ПК4НШ8, ШР20ПК4ЭШ8, ШР20СК4НШ8, ШР20СК4ЭШ8
