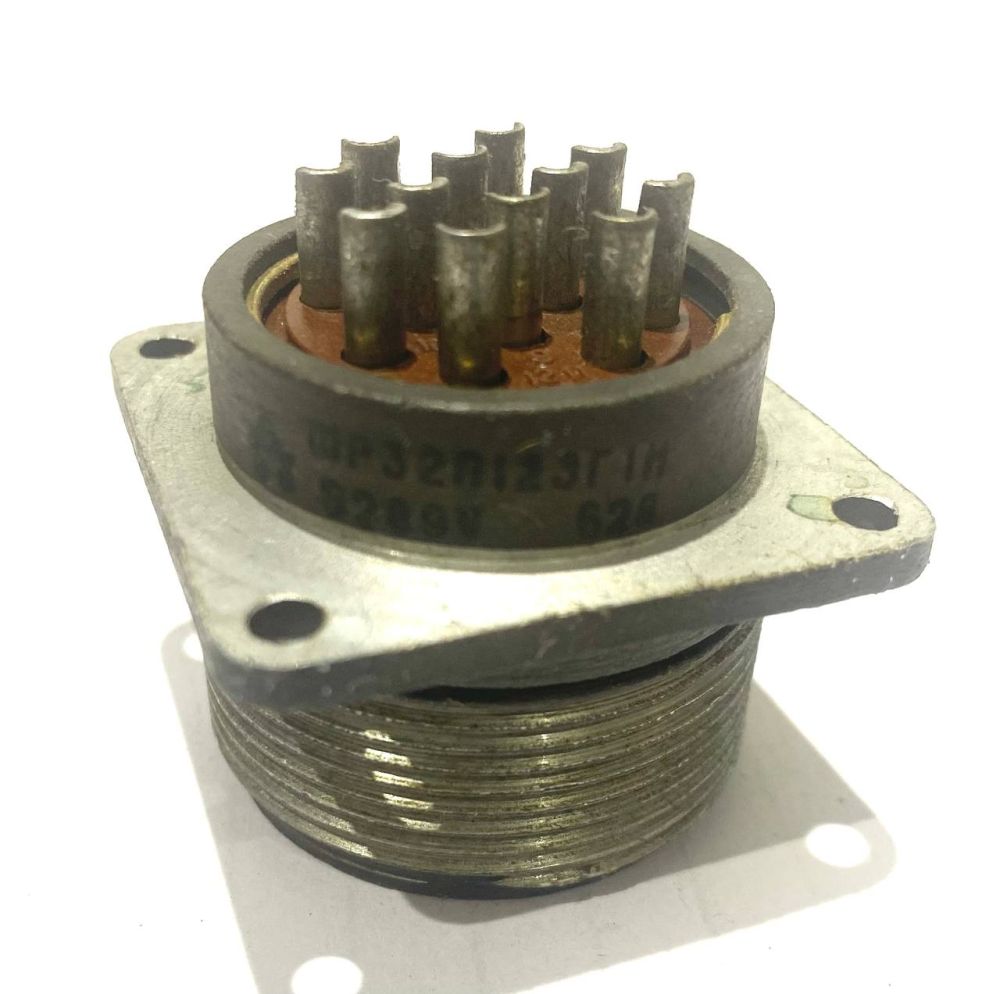

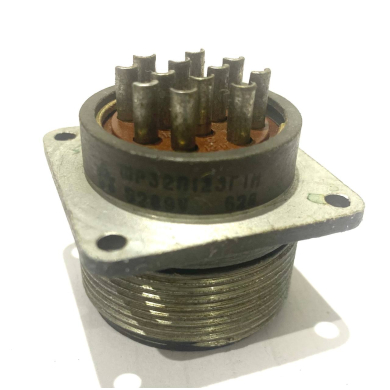

Розетка блочная ШР32П12ЭГ1Н (1989г.)

ШР32П12ЭГ1Н Розетка блочная - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 32 - условный размер корпуса; П – приборная часть без патрубка; 12 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Г - розетка (гнездо); 1 - сочетание контактов (1 - 6 контактов диаметром 1,5 мм; 6 контактов диаметром 2,5 мм); Н - покрытие контактов – никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные вилки ШР32П12ЭГ1Н, ШР32П12НГ1Н, ШР32У12НГ1Н, ШР32У12ЭГ1Н.
