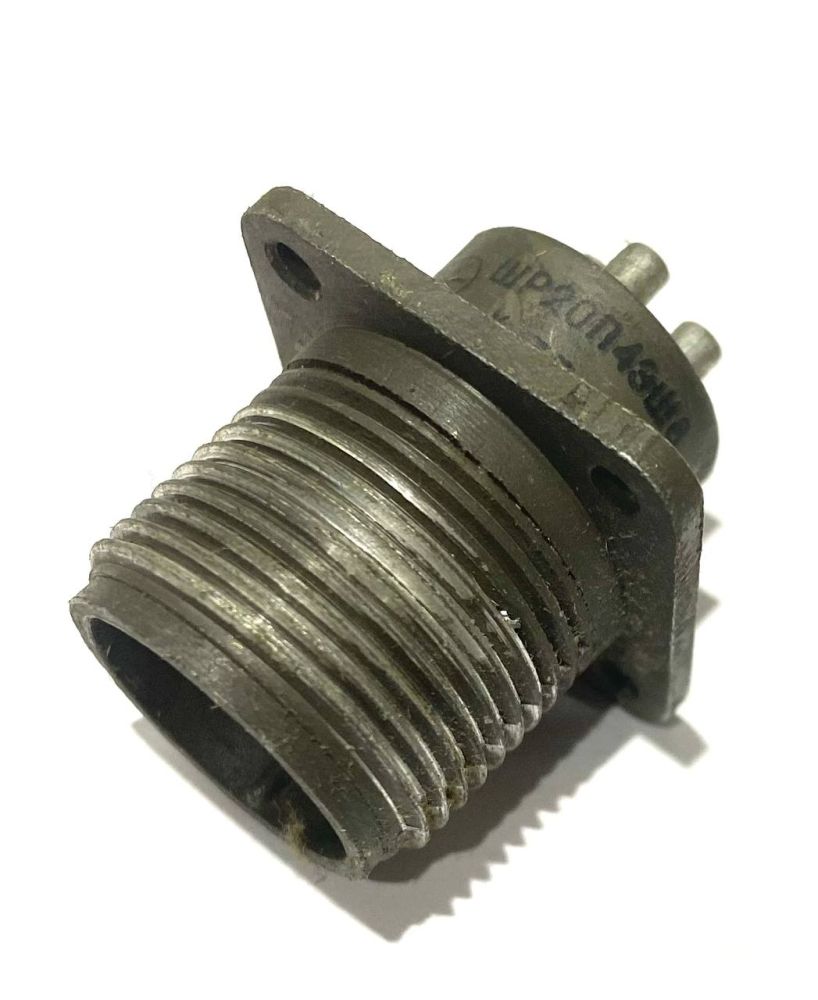

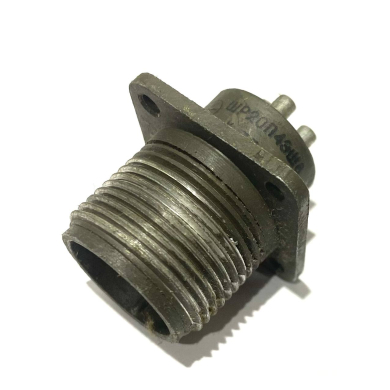

Вилка блочная ШР20П4ЭШ8 (1975г.)

ШР20П4ЭШ8 Вилка блочная - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 20 - условный размер корпуса; П – приборная часть без патрубка; 4 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Ш - вилка (штырь); 8 - сочетание контактов (8 - 4 контакта диаметром 2,5 мм); отсутствие буквы Н - покрытие контактов - серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные розетки ШР20П4ЭШ8, ШР20П4НШ8, ШР20У4НШ8, ШР20У4ЭШ8.
