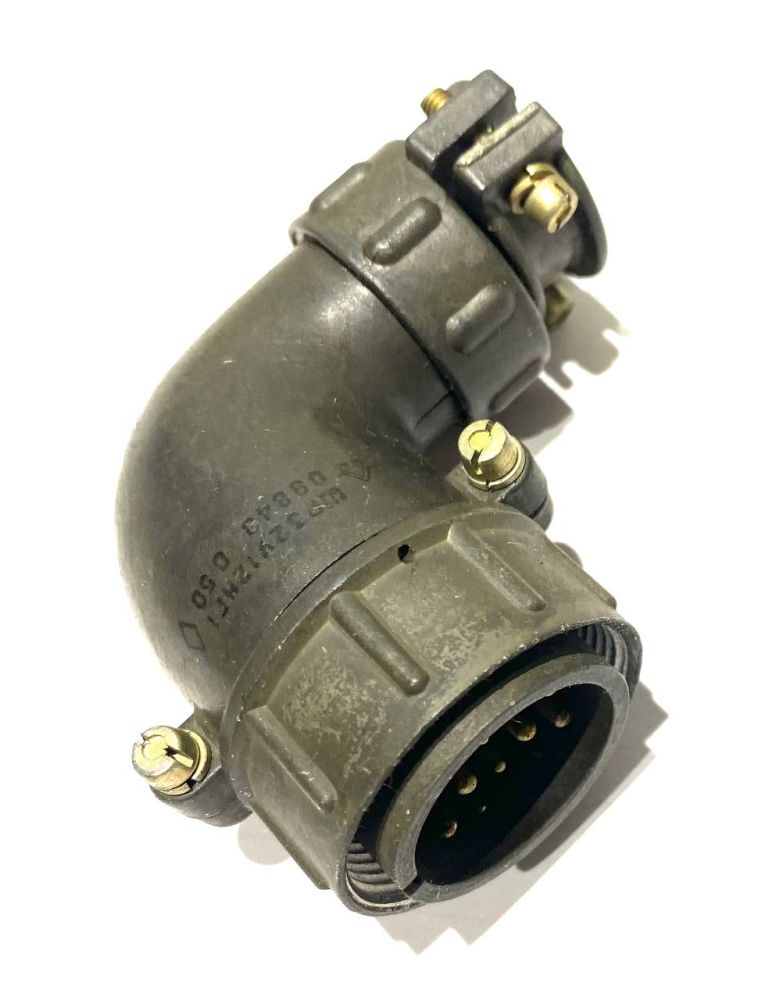

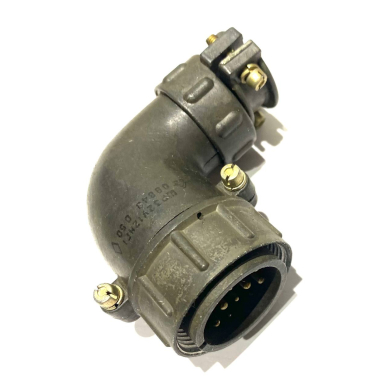

Вилка кабельная ШР32У12НГ1 (1984г.)

ШР32У12НГ1 вилка кабельная с угловым патрубком и гайкой для неэкранированного кабеля Соединитель ШР32У12НГ1 низкочастотный цилиндрический объемного монтажа резьбового сочленения нормальных габаритов.

Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Применяется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и  блоков) в электро- и радиоаппаратуре. Соединители ШР состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными (блочными), так и кабельными.

Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.

Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов - серебро, никель. Метод  монтажа - пайка.
