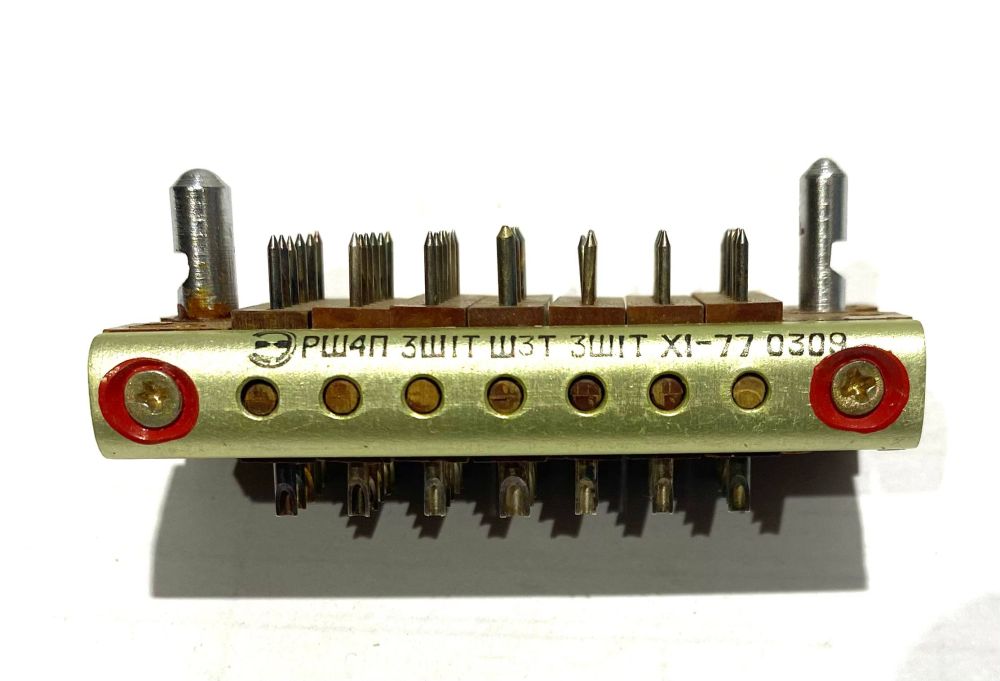

Вилка прямоугольная РШ4П 3Ш1Т Ш3Т 3Ш1Т (1977г.)

Артикул:

Стоимость доставки: курьером от 500 руб. (доступен самовывоз)

Цена с НДС требует уточнения у менеджера

Наличие: на складе в Ярославле

Акция: купить со скидкой: +7 (4852) 45-80-64
info@speckip.ru

900 руб.

Характеристики

РШ4П 3Ш1Т Ш3Т 3Ш1Т — прямоугольный штыревой соединитель (вилка)

Расшифровка обозначения:

Р — прямоугольный соединитель;
Ш — вилка (штырь);
4 — типоразмер корпуса (определяет габариты и механическую совместимость);
П — приборный корпус без кожуха (монтаж непосредственно на плату или корпус прибора);
3Ш1Т — первая группа колодок: 3 колодки с контактами-штырями (Ш), типовое исполнение 1, повышенная теплостойкость (Т);
Ш3Т — отдельная колодка с контактами-штырями, исполнение 3, повышенная теплостойкость (Т);
3Ш1Т — вторая группа колодок: аналогично первой (3 колодки, исполнение 1, теплостойкость).

Назначение:

Используется для коммутации электрических цепей в:

Конструктивные особенности:

Корпус: металлический, без кожуха (исполнение «П»), рассчитан на монтаж на прибор.
Контакты: штыревые, посеребрённые для снижения сопротивления.
Соединение: врубное, с самозапиранием (надёжно фиксируется при соединении с розеткой).
Теплостойкость: исполнение «Т» позволяет работать в жёстких температурных условиях.

Технические характеристики:

Рабочий ток на контакт: зависит от типоисполнения колодки (например, от 2,5 А до 15 А).
Максимальное напряжение: до 250–500 В (в зависимости от типоисполнения).
Сопротивление контактов: не более 5 мОм (для диаметра 1 мм) — 0,75 мОм (для 3,5 мм).
Сопротивление изоляции: не менее 5 000 МОм (до 500 В), 10 000 МОм (свыше 500 В).
Число соединений/расчленений: до 500 циклов.
Минимальная наработка: 1 000 часов.
Срок хранения: до 15 лет.

Условия эксплуатации:

Температура: от –60 °C до +70 °C (рабочая), с учётом перегрева — до +120 °C.
Вибрация: синусоидальная, 1–2 000 Гц, ускорение до 300 м/с².
Удары: пиковое ускорение до 1 500 м/с² (одиночные и многократные).
Линейное ускорение: до 1 000 м/с².
Давление: до 400 Па (3 мм рт. ст.).

Совместимость:

Совместим с блочными розетками аналогичного типоразмера (РГ4…), рассчитанными на штыревые контакты.
